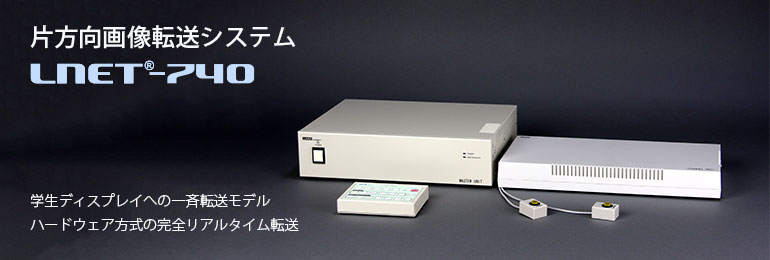

片方向画像転送システムLNET-740 概要

画像の転送はハードウェア転送方式ですので、先生のパソコンのマウスカーソルの動きや、ビデオの画面などの動画も遅延なくリアルタイムに転送できます。
データ系LANとは別のモジュラーケーブルを設置しますので、画像転送を行ってもネットワークのトラフィックには影響を与えません。

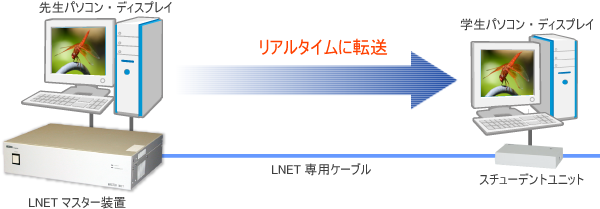

ハードウェア転送方式 （LNETシリーズによる画像転送）

ソフトウェア転送方式

マスター装置に、3系統のアナログRGB、3系統のビデオ（NTSC）の入力端子を装備しています。
その中から送信ソースを選択して画像を転送することができます。（ビデオ信号はアナログRGB信号に変換して分配します。）

• ※アナログRGB 3系統のうち2系統はパソコン接続用の端子で、パソコン画面の折返し用のディスプレイ出力端子を装備しています。3系統目は入力専用で、ノートパソコンやRGB出力端子のある書画装置等の接続に適しています。
• ※ビデオ（NTSC）の3系統は、S映像端子と映像端子を各々装備しています。

3系統のアナログRGB入力端子（D-Subミニ15ピン）を標準装備しています。
先生パソコンを2台まで接続できます。また、先生パソコン用とは別に1系統のRGB入力端子を装備していますので、RGB出力端子をもった書画装置や持込みのノートパソコンなどを接続して学生側に画像転送を行うことができます。

• ※先生PC1・先生PC2には、パソコンからの入力端子とディスプレイへの折返し用出力端子があります。

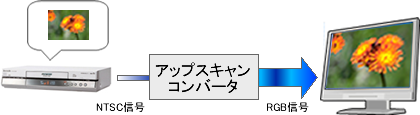

S映像端子/映像端子に接続されたビデオ信号（NTSC信号）の映像は、マスター装置に内蔵の高解像度アップスキャンコンバータを経由することでアナログRGB信号として出力されます。
ビデオ画面をパソコンの画面に表示させるためのスキャンコンバータにTBC（タイムベースコレクタ）を内蔵しておりますので、ビデオデッキの一時静止画面もきれいに表示できます。これによりビデオ教材の活用の幅が広がります。

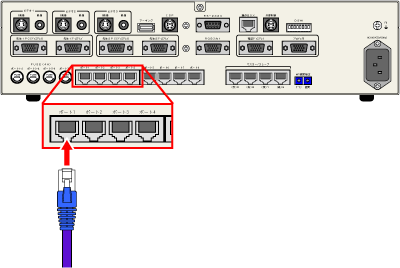

マスター装置（親機）～スチューデントユニット（子機）間、スチューデントユニット（子機）どうしの間は、モジュラーケーブルで接続します。
ネジ止めなどの手間がかからず、敷設も簡単に行えます。

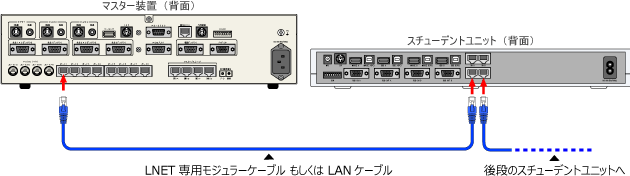

『LNET-740』ではユニット間の接続に、LNET専用ケーブルの他に通常のLANケーブル（CAT5e以上のグレード）にも対応します。 また、単線化に対応し、ユニット間を1本のケーブルで接続できますので、設置時の配線やメンテナンス時に作業が効率的に行えます。

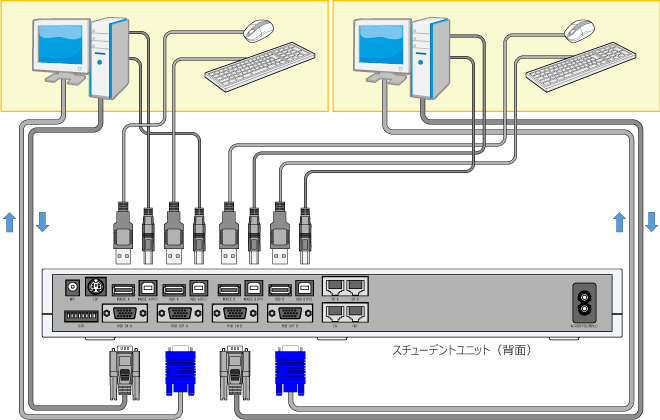

『LNET-740』のスチューデントユニット（子機）では、キーボード・マウスの接続はUSBタイプになります。
USBタイプのキーボード・マウスをスチューデントユニットに接続した場合はハードウェア方式のキーボード・マウスロック機能が使用できます。ソフトウェア方式のキーボード・マウスロック機能を使用する場合は、スチューデントユニットにキーボード・マウスを接続する必要はありません。

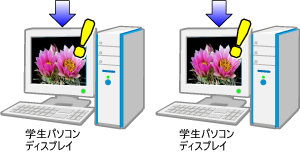

誤操作を防止するため、学生ディスプレイに送信した際に連動して学生のキーボード・マウスをロックします。

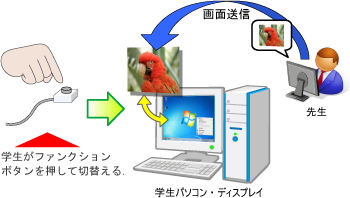

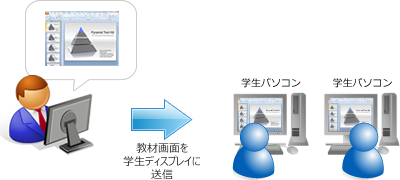

学生ディスプレイに画面転送を行った場合に、学生の自画面（学生パソコンの画面）と転送画面（先生が教材画面として転送した画面）を学生が任意に切り替える機能です。

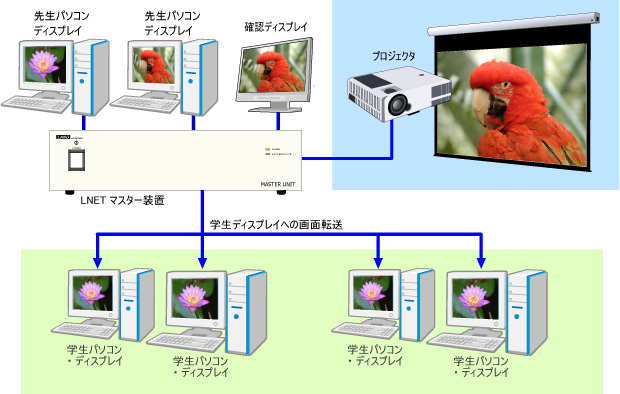

学生側（学生ディスプレイ）に転送中のソースと異なる送信ソ－スをプロジェクタに出力することができます。

• ※ビデオ信号（NTSC信号）の画像は、学生側とプロジェクタで別ソースを映すことはできません。

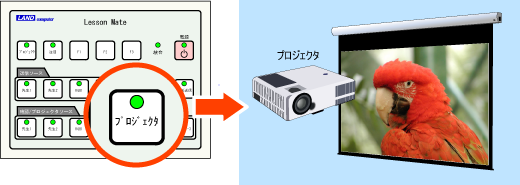

プロジェクタ出力端子（アナログRGB D-sub 15ピン）を標準装備。学生側の中間ディスプレイへの画像転送とは別に、プロジェクタ出力を独自でON/OFFすることが出来ます。

• ※オプションの「フリーデザイン操作ボックスシート」で、ボタン名を任意の名前に変更したり、校章のマークを入れることができます。

• フリーデザイン操作ボックスシート

• ※赤外線リモコンはオプションになります。

• 赤外線リモコン（LNET-740用）製品情報

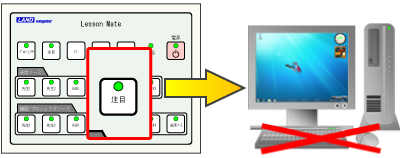

注目機能は、学生パソコンのキーボード・マウスをロックしてパソコンを一時的に操作できなくします。
先生の説明に集中させたり、テストの開始時にロックを解除し、終了時にロックをＯＮにするなど、学生パソコンの操作に制限を設けることができます。

キーボード・マウスロックの方式は「ハードロック」と「ソフトロック」の2 通りの方式があります。設定によりどちらを使用するか選択することができます。

• ※ソフトウェア方式のロックの場合は、対応OSはWindowsです。

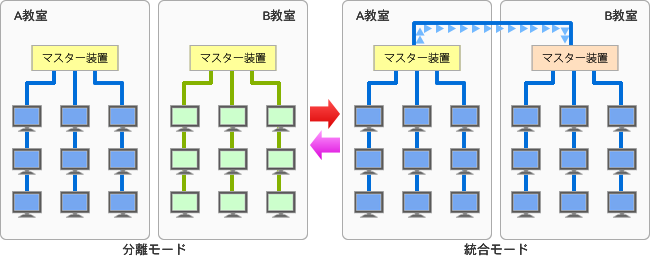

2教室を各々独立した教室として扱う分離モードと、2教室全体を1教室として制御する統合モードをLNET起動時に選択して操作する機能です。
統合モードでは、操作は主教室側（LNETを起動した教室）でのみ行います。

• ※２教室分離統合を実現するにはオプションの「マスタースレーブ接続キット」が必要になります。

• マスタースレーブ接続キット（片方向機種用）製品情報

• ※1ビデオ信号(NTSC)はアナログRGB信号に変換して転送。
• ※2モジュラーケーブルで接続したスチューデントユニットを経由して学生側に転送。

操作ボックス（先生用）　※マスター装置付属品

• ※1パソコン・ディスプレイは、使用する解像度で2種類以上のリフレッシュレートに対応しているものをご使用ください。
• ※2キーボード・マウスロック機能をハードウェア方式で制御する場合は、学生のキーボード・マウスはUSBタイプに統一してください。
  ソフトウェア方式でキーボード・マウスロック機能を制御する場合の対応OSはWindowsです。
• ※315m/10m/6m/3mの中からお選び下さい。1ポートあたり総合計60mまで。

• ※デュアルブート、デュアルディスプレイの環境でも問題なく動作します。
• ※キーボード・マウスロック機能をハードウェア方式で制御する場合は、学生のキーボード・マウスはUSB
  タイプに統一してください。
• ※キーボード・マウスロック機能をソフトウェア方式で制御することも可能です。（対応OS はWindowsのみ）
• ※製品の仕様・デザイン等は予告なしに変更することがあります。
• ※LNETは、当社の登録商標です。その他の会社名・製品名は各社の商標または登録商標です。
