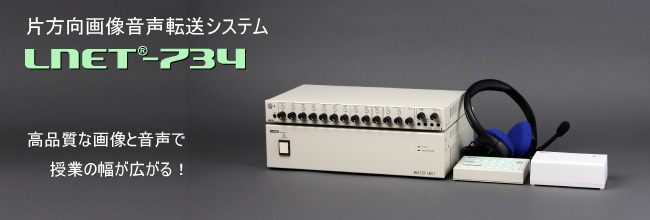

片方向画像音声転送システムLNET-734 概要
【本製品は製造・販売を終了しました】
製品概要
片方向画像音声転送システム『LNET-734』は、ハードウェア方式で画像と音声をリアルタイムに一斉転送する、マルチメディア授業に最適な授業支援システム（教育用画像音声転送システム）です。
画像と音声を一斉転送でき、動画もずれることなくリアルタイムで中間ディスプレイ（教材提示用ディスプレイ）にフルスクリーンで転送することができます。 解像度は、最大WUXGAまで対応しており、送信中の画像に対し、描画用のマウスを使ってハードウェア方式で印や文字を描画することができます。解像度は1920×1200（WUXGA）ドットまで対応しています。
3系統のアナログRGB入力端子と3系統のビデオ（NTSC）入力端子を装備しており、付属の音声セレクタにステレオミニジャックを6入力以上があり、音声機器を接続してPC音声・DVD音声・先生のマイク音声などを学生側に一斉転送ができますので、マルチメディア教育に活用して頂けます。
特長
- 音声も完全リアルタイムでクリアな転送を実現します。
- デジタル伝送方式で音質が更にアップしました。※当社従来比
- 単線化＆通常のLANケーブル（CAT5e以上のグレード）に対応
- 設置時の配線やメンテナンス時の効率もアップ
- 高解像度対応 WUXGA、FullHD 標準対応
- ワイド解像度にも対応
- 低価格で画像・音声転送システムを構築可能に！！
- 音響設備が整っていない教室でも音声教材を活かすことが可能。
- 操作ボックス 表記名変更対応
- 先生のご要望を商品に反映。さらに分かり易い操作ボックスに！！
- ソフト連動ボタン装備
- 任意の機能やアプリケーションを拡張ボタンに割り振ることが可能です。
また、授業支援ソフト＜レッスンアシスト＞の機能を呼び出すことも可能です。
- 中間ディスプレイ（教材提示用ディスプレイ）に画像を一斉転送。
- ハードウェア方式でリアルタイムに動画と音声を転送。
- 付属のLNET連動音声セレクタ『LSW-SV73M』で、画像ソースと連動して音声ソースを自動的に切り替えが可能。
- OSに依存しないハードウェア方式の画像転送でLANとの共存も快適！！
- マスター装置からスチューデントユニットの間は音声をデジタル信号に変換して転送しますので、ノイズのないクリアな音声転送が可能です。
- 先生PC2台のほかに書画装置などを接続できるRGBポートを装備し、高画質な画像転送を実現。
- プロジェクタに別画像ソースを転送。中間ディスプレイと大型プロジェクタの画像ソースを別々に選択可能。（*）
- ２教室のプロジェクタに同じ画像を表示。オプションの分離統合機能を使用すれば主教室のプロジェクタに表示中の画像を副教室のプロジェクタにも同時表示できます。
- 机間巡回しながら教材画像ソースの変更や送信の制御ができるリモコン装備
- 19インチラックへの収納に適した横型筐体を採用。
- パワーディストリビュータに対応。
- 外部制御用RS-232Cポートを装備。他のハードウェア機器との接続が可能なほか、導入ソフトウェアからの制御も出来るなど、操作環境の向上が図れます。
- ５年保証 － 安心してお使い頂くためにLNETシリーズは５年間無償保証（センドバック方式）です。
*一部制限あり。
環境に配慮した鉛フリーに対応
Apple社「iPad」での動作について
Apple社のタブレット端末「iPad」を接続して画像転送の動作を確認しました。
品質を誇る国内生産
授業支援システム『LNET』シリーズは、品質にこだわり、且つ、サポート面で柔軟かつ迅速な対応をとれるよう、開発・製造を日本国内で行っています。
九州熊本にある工場（熊本テクニカルセンター）にて製造した製品を日本全国にお届けします。
5年保証と保守サービスについて
５年保証
授業支援システム『LNET』シリーズは、5年間の無償保証を致します。
品質、耐久性に自信があるから、お客様のリース期間に合わせて、5年間の無償保証期間を設けています。 この期間中、何度故障しても、無償で修理いたします。修理はセンドバック方式になります。
保守サービス
5年間の無償保証期間中、センドバック方式で無償修理致しますが、修理期間中は製品をお預かりすることになり、お客様にはご不便をお掛けします。 この為、修理期間中の代替機貸出しサービスやオンサイト保守サービスなど、各種サービスを併用していただくと、便利かつ安心してご使用いただけます。 詳しくは、下記リンク先の詳細情報をご覧ください。
ダウンロード情報
授業支援システム『LNET』シリーズの主な特長・機能をご紹介しています。機種選択の参考にご覧ください。
- ※ここに掲載している機能は標準仕様のものです。標準仕様以外でもカスタマイズにより対応実績がある機能もありますので、詳しくはお問い合わせください。
システムの特長

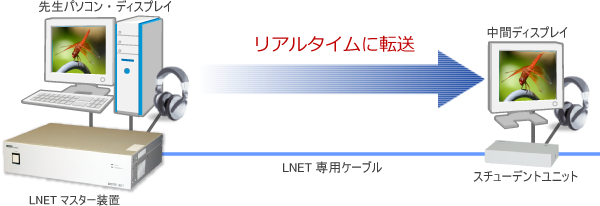

ハードウェア転送方式によるリアルタイムの画像転送
画像と音声の転送はハードウェア転送方式ですので、先生のパソコンのマウスカーソルの動きや、動画の画面・音声の遅延がなくリアルタイムに転送できます。
データ系LANとは別のモジュラーケーブルを設置しますので、画像転送を行ってもネットワークのトラフィックには影響を与えません。
ハードウェア転送方式 （LNETシリーズによる画像音声転送）
ソフトウェア転送方式

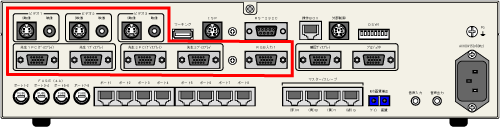

送信ソースの端子にRGB 3系統とビデオ 3系統を装備
マスター装置に、3系統のアナログRGB、3系統のビデオ（NTSC）の入力端子を装備しています。
その中から送信ソースを選択して画像を転送することができます。（ビデオ信号はアナログRGB信号に変換して分配します。）
- ※アナログRGB 3系統のうち2系統はパソコン接続用の端子で、パソコン画面の折返し用のディスプレイ出力端子を装備しています。3系統目は入力専用で、ノートパソコンやRGB出力端子のある書画装置等の接続に適しています。
- ※ビデオ（NTSC）の3系統は、S映像端子と映像端子を各々装備しています。
アナログRGB対応
3系統のアナログRGB入力端子（D-Subミニ15ピン）を標準装備しています。
先生パソコンを2台まで接続できます。また、先生パソコン用とは別に1系統のRGB入力端子を装備していますので、RGB出力端子をもった書画装置や持込みのノートパソコンなどを接続して学生側に画像転送を行うことができます。
- ※先生PC1・先生PC2には、パソコンからの入力端子とディスプレイへの折返し用出力端子があります。

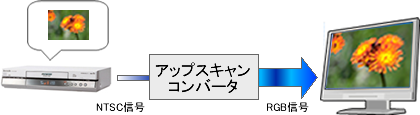

高解像度対応アップスキャンコンバータ内蔵
S映像端子/映像端子に接続されたビデオ信号（NTSC信号）の映像は、マスター装置に内蔵の高解像度アップスキャンコンバータを経由することでアナログRGB信号として出力されます。
ビデオ画面をパソコンの画面に表示させるためのスキャンコンバータにTBC（タイムベースコレクタ）を内蔵しておりますので、ビデオデッキの一時静止画面もきれいに表示できます。これによりビデオ教材の活用の幅が広がります。

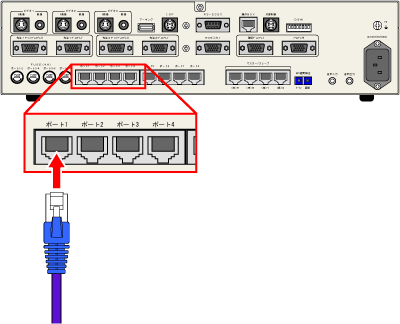

ユニット間はモジュラーケーブルで接続
マスター装置（親機）～スチューデントユニット（子機）間、スチューデントユニット（子機）どうしの間は、モジュラーケーブルで接続します。
ネジ止めなどの手間がかからず、敷設も簡単に行えます。

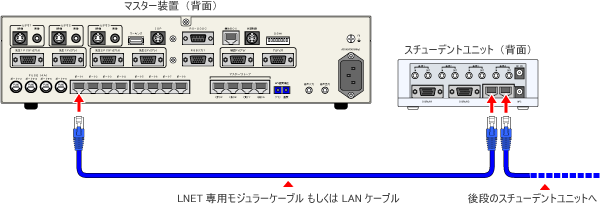

単線化＆通常のLANケーブルに対応
『LNET-734』ではユニット間の接続に、LNET専用ケーブルの他に通常のLANケーブル（CAT5e以上のグレード）にも対応します。 また、単線化に対応し、ユニット間を1本のケーブルで接続できますので、設置時の配線やメンテナンス時に作業が効率的に行えます。

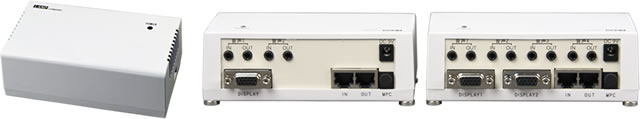

スチューデントユニットは２タイプ
『LNET-734』のスチューデントユニット（子機）では、中間ディスプレイを２台接続できるタイプ（LNET-S734）と、中間ディスプレイを１台接続できるタイプ（LNET-S734S）の２タイプをご用意しています。構成合わせてご使用ください。

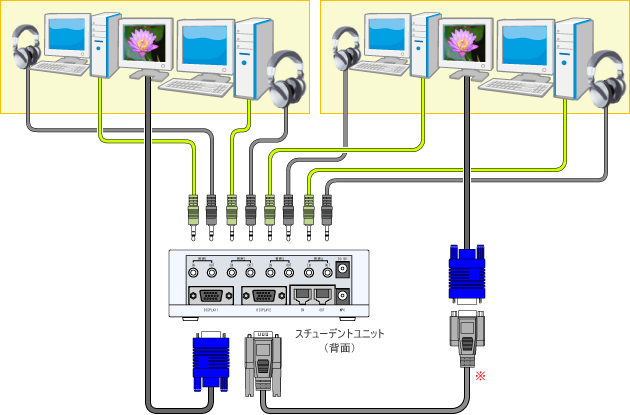

デュアルタイプ（学生パソコン４台・中間ディスプレイ２台接続タイプ）
- ※中間ディスプレイがスチューデントユニットから離れている場合は、RGB延長ケーブルをご使用ください。

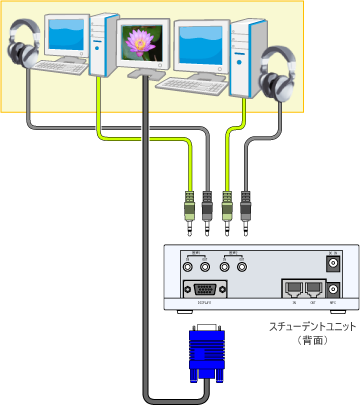

シングルタイプ（学生パソコン２台・中間ディスプレイ１台接続タイプ）

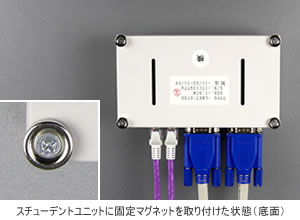

設置に便利な固定マグネットを標準装備
スチューデントユニットをスチール製の机やラックに貼り付けることで設置環境を整えることができます。落下事故防止・生徒のいたずら防止などにも役立ちます。
- ※スチューデントユニット1台につき4個のマグネットを取り付けた状態で出荷致します。
画像転送機能

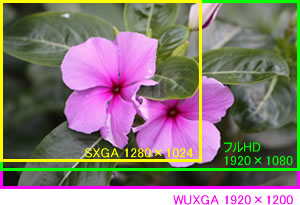

ＷUXGA・フルHD標準対応・高解像度対応
パソコンの高解像度化は著しく、特にCADを使用する実習などでは高解像度の対応は必須となります。
『LNET-734』は標準でWUXGA(1920×1200)・フルHD(1920×1080)の画像転送に対応しています。

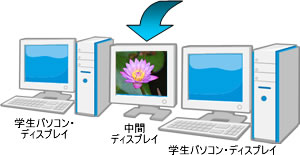

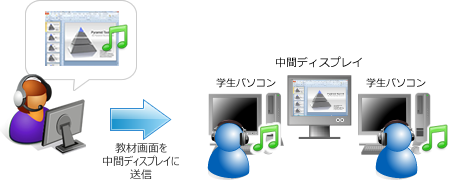

中間ディスプレイ（教材提示用ディスプレイ）への画像転送
先生パソコンの画面やビデオ機器（DVD、書画装置）などの教材画像を、中間ディスプレイ（教材提示用ディスプレイ）に一斉送信します。
学生は中間ディスプレイの教材画面を見ながら自分のパソコンの操作ができますので、効率的に学習を進めることができます。
パソコン全てが電源OFFの際にも、中間ディスプレイにビデオ等の映像機器の映像転送ができます。

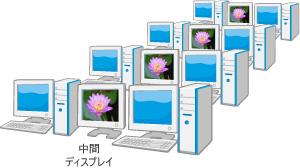

画像送信 ～ 一斉転送
ワンタッチで中間ディスプレイ（教材提示用ディスプレイ）に教材画面を一斉転送することができます。
先生から教材画面を学生側に一斉転送できますので、学生がすぐに課題に取り組めます。
また、中間ディスプレイを一斉にブラックアウトにすることができます。

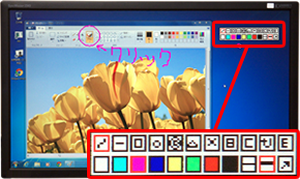

転送画面に図形や線を描画できるマーキング機能
パソコンやビデオなどの教材画面にカラフルな書き込みをして転送できます。
軌跡や直線だけでなく、円や四角などの図形も自由に描画でき、描いた円の中に文字を書くことも可能です。

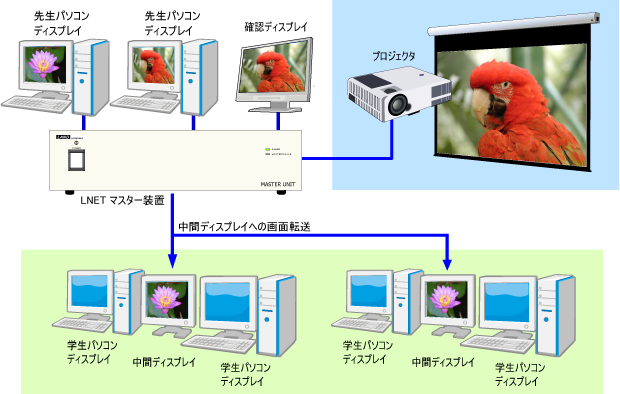

中間ディスプレイとプロジェクタに別画面を転送
学生側（中間ディスプレイ）に転送中の画像と異なる画像をプロジェクタに出力することができます。
- ※ビデオ信号（NTSC信号）の画像は、学生側とプロジェクタで別ソースを映すことはできません。

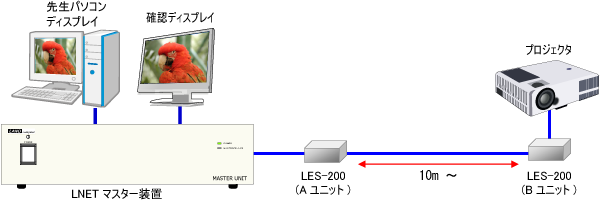

プロジェクタを10ｍ以上離して接続する場合
プロジェクタを10m以上離して接続したい場合、長いRGBケーブルを使うだけだとケーブルの品質に依存して信号が減衰して画質が低下したり映らなかったりする場合があります。このような場合に、アナログRGB信号延長器「LES-200A/B」でRGBケーブルを延長してプロジェクタを接続すると、クリアな画像で映すことができます。

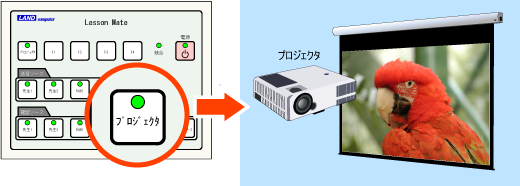

プロジェクタ出力（出力のON/OFF機能付き）
プロジェクタ出力端子（アナログRGB D-sub 15ピン）を標準装備。学生側の中間ディスプレイへの画像転送とは別に、プロジェクタ出力を独自でON/OFFすることが出来ます。
音声機能

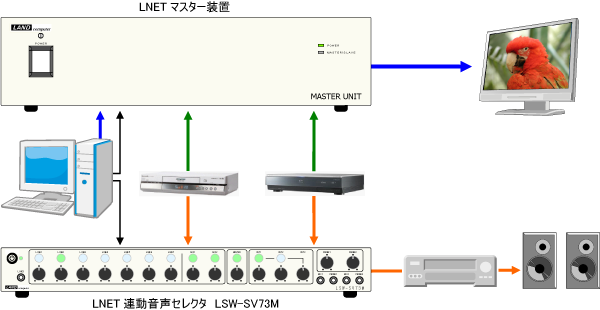

LNET連動音声セレクタ対応
画像ソースと連動して音声ソースを切換えます
LNET連動音声セレクタ「LSW-SV73M」を用いて、LNETの画像ソースの選択と連動して画像ソースに応じた音声ソースに自動的に切り替えることができます。
画像選択と音声選択の二つを操作する手間を省きます。
ステレオ音声対応
マルチメディア教材やビデオ教材を生かせるステレオ音声対応
先生の声やパソコン・ビデオなどの音声を、学生のヘッドフォンに転送できます。ハードウェア方式なので、音切れや遅延などもなく、画面と併せてリアルタイムで転送できます。
データ系LANとは別のモジュラーケーブルで接続しますので、ネットワークのトラフィックには影響を与えずに安定した音声の転送が可能です。
音声はステレオ音声対応です。
音声送信
教材音声や先生のマイク音声を一斉に全員に転送することができます。
音声ミキシング機能（外部機器の音声にマイク音声をミキシング）
マスター装置はにパソコン、外部音声機器のほかに先生用のヘッドセットを接続できますので、これらの音声機器に先生のマイク音声をミキシングして学生に聞かせることができます。
操作・管理機能
直感的で操作し易いコンソール操作ボックス
操作は教卓上の操作ボックスで行います。
操作はボタンを押すだけですので、直感的な操作で直ぐにお使いいただけます。
- ※オプションの「フリーデザイン操作ボックスシート」で、ボタン名を任意の名前に変更したり、校章のマークを入れることができます。
ソフト連動ボタン装備
操作ボックスのファンクションボタン（F1、F2、F3、F4）に簡易ロック機能（学生のキーボード・マウスのロック）、アプリケーション起動、シャットダウン・ログオフ・ウインドウズショートカットキーなどの任意の機能を割り当てて、操作ボックスから実行することができます。
また、授業支援ソフトの「レッスンアシスト」や「マルチスキャン画像表示ソフト」などの機能を呼び出すことも可能です。
赤外線リモコン
赤外線リモコンで、画像の送信・停止はもちろんのこと、送信ソース切換もできます。教室内を巡回しながらでも『LNET-734』の操作が可能です。
- ※赤外線リモコンはオプションになります。
２教室分離統合機能
2教室を各々独立した教室として扱う分離モードと、2教室全体を1教室として制御する統合モードをLNET起動時に選択して操作する機能です。
統合モードでは、操作は主教室側（LNETを起動した教室）でのみ行います。
- ※２教室分離統合を実現するにはオプションの「マスタースレーブ接続キット」が必要になります。
機器構成
| 型番 | 品名 | 備考 |
|---|---|---|
| LNET-M734R | マスター装置 | 画像音声転送装置 主装置 （LNET連動音声セレクタを含む） |
| LNET-S734 | スチューデントユニット | 画像音声転送装置 子機 中間ディスプレイ を最大2台接続可能 |
| LNET-S734S | スチューデントユニット 1出力 | 画像音声転送装置 子機 中間ディスプレイ を1台接続可能 |
構成イメージ図
- ※LNET-S734での構成図です。
- ※同じ中間ディスプレイ台数でも、教室レイアウトよってスチューデントユニットの必要台数が異なる場合がございます。
システム仕様
| システム名 | LNET-734 |
|---|---|
| 対応信号 | アナログRGB |
| 転送方式 | ハードウェア転送 |
| 転送方向 | 片方向（先生側→学生側） 一斉転送 |
| 学生パソコン接続台数 /システム | 最大248台※1 ※2 |
| 中間ディスプレイ接続台数 / システム | 最大128台※1 ※2 |
| スチューデントユニット接続台数 / システム | 最大64台※1 ※2 |
| 対応解像度 | 最大WUXGA（1920 × 1200）※2 |
| 送信ソース数 | アナログRGB × 3 ビデオ（NTSC）× 3※4 ※5 |
| TBC付きアップスキャン コンバータ | SXGA（1280 × 1024）対応 |
| 音声転送 | 片方向（先生側→学生側） 一斉転送 |
| 音声仕様 | ステレオ音声対応 |
| 音声ソース数 | ライン × 6※7 マイク × 2※7 |
| 接続方式 | 8ライン × 8台までのデイジーチェーン方式※2 |
| 接続ケーブルの本数 | 1本※6 |
- ※18ライン × 8台まで 最大64台のスチューデントユニットの接続が可能。
- ※2SXGAを超える解像度の場合は、8ライン × スチューデントユニット 5台までの接続になります。モジュラーケーブルによるディジーチェーン方式。専用モジュラーケーブルと通常のLANケーブル、どちらでも接続可。
- ※3パソコン・ディスプレイは、使用する解像度で２種類以上のリフレッシュレートに対応しているものをご使用ください。
- ※4ビデオ信号（NTSC）はアップスキャンコンバータによりアナログRGB信号に変換して転送。
- ※5ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
- ※6マスター装置に1台のスチューデントユニットを接続するために必要なモジュラーケーブルの本数です。デイジーチェーンで後段のスチューデントユニットを接続する場合も同様のケーブルを使用します。
- ※7付属のLNET連動音声セレクタ＜LSW-SV73M＞を使用して、画像ソースの選択と連動して音声ソースの切替えができます。
仕様
マスター装置 機器仕様
| 型番 | LNET-M734R |
|---|---|
| 入力系統 | アナログRGB × 3（D-Subミニ15Pin） ビデオ（NTSC） × 3（S映像端子/映像端子）※1 |
| 出力系統 | アナログRGB × 4（D-Subミニ15Pin）
|
| 消費電力 | AC100V ±10% (50/60Hz) 20W以下 |
| 外形寸法 | 370(W) × 280(D) × 88(H)mm （但し突起部分を除く） |
| 付属品 |
|
- ※1ビデオ信号(NTSC)はアナログRGB信号（SXGA）に変換して中間ディスプレイに転送。
- ※2モジュラーケーブルで接続したスチューデントユニットを経由して中間ディスプレイに転送。
操作ボックス 機器仕様 ※マスター装置付属品
| 型番 | LNET-C734 |
|---|---|
| 電源 | マスター装置より供給 |
| 外形寸法 | 136(W) × 102(D) × 24(H)mm （但し突起部分を除く） |
| 重量 | 約400g |
LNET連動音声セレクタ 機器仕様 ※マスター装置付属品
| 型番 | LSW-SV73M |
|---|---|
| 入力端子 | ライン：7系統（RCAピンジャック × 5 / ミニジャック × 7） マイク：3系統（ミニジャック × 2 / 標準ジャック × 1） |
| 出力端子 | ライン：3系統（RCAピンジャック × 2 / ミニジャック × 3） ヘッドフォン：2系統（ミニジャック × 2） |
| 電源 | AC100V±10% 50/60Hz 5.5W以下 |
| 外形寸法 | 370(W) × 200(D) × 44(H) mm （但し突起部分を除く） |
| 重量 | 約2Kg |
| 付属品 |
|
- ※LNET連動音声セレクタの詳細については「LNET連動音声セレクタ LSW-SV73M 製品情報」をご覧ください。
スチューデントユニット 機器仕様
| 型番 | LNET-S734 |
|---|---|
| 対応台数 | スチューデントユニット1台につき、中間ディスプレイ2台、学生パソコン4台接続可能 |
| 出力信号 | アナログRGB出力 × 2系統 ヘッドフォン出力 × 4系統（ステレオミニPinジャック） |
| 入力信号 | AUX入力 × 4系統（ステレオミニPinジャック） |
| 消費電力 | AC100V ±10%（50/60Hz） 4.5W以下 |
| 外形寸法 | 140(W) × 80(D) × 47(H) mm （ 但し突起部除く） |
| 付属品 |
|
| 型番 | LNET-S734S |
|---|---|
| 対応台数 | スチューデントユニット1台につき、中間ディスプレイ1台、学生パソコン2台接続可能 |
| 出力信号 | アナログRGB出力 × 1系統 ヘッドフォン出力 × 2系統（ステレオミニPinジャック） |
| 入力信号 | AUX入力 × 2系統（ステレオミニPinジャック） |
| 消費電力 | AC100V ±10%（50/60Hz） 4.5W以下 |
| 外形寸法 | 140(W) × 80(D) × 47(H) mm （ 但し突起部除く） |
| 付属品 |
|
- ※デュアルブート環境でも問題なく動作します。
- ※ファンクション設定やロック機能はソフトウェア制御となるためWindowsのみ対応です。
- ※製品の仕様・デザイン等は予告なしに変更することがあります。
- ※LNET連動音声セレクタについて：音量を増幅する機能はございません。フロント側にあるマイク端子には、プラグインパワー対応コンデンサマイク（パソコンに接続可能なマイク）を接続してください。
- ※LNETは、当社の登録商標です。その他の会社名、製品名は各社の商標または登録商標です。
