片方向画像転送システムLNET-640 概要

画像の転送はハードウェア転送方式ですので、先生のパソコンのマウスカーソルの動きや、ビデオの画面などの動画も遅延なくリアルタイムに転送できます。
データ系LANとは別のモジュラーケーブルを設置しますので、画像転送を行ってもネットワークのトラフィックには影響を与えません。

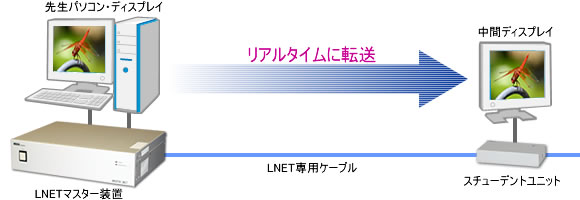

ハードウェア転送方式 （LNETシリーズによる画像転送）

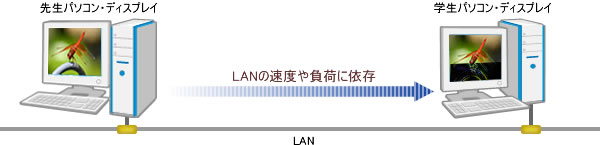

ソフトウェア転送方式

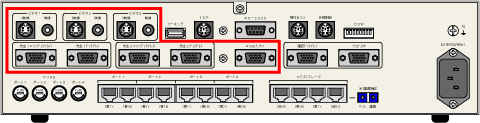

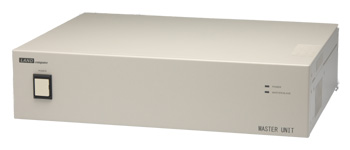

マスター装置に、3系統のアナログRGB、3系統のビデオ（NTSC）の入力端子を装備しています。
その中から送信ソースを選択して画像を転送することができます。（ビデオ信号はアナログRGB信号に変換して分配します。）

• ※アナログRGB 3系統のうち2系統はパソコン接続用の端子で、パソコン画面の折返し用のディスプレイ出力端子を装備しています。3系統目は入力専用で、ノートパソコンやRGB出力端子のある書画装置等の接続に適しています。
• ※ビデオ（NTSC）の3系統は、S映像端子と映像端子を各々装備しています。

3系統のアナログRGB入力端子（D-Subミニ15ピン）を標準装備しています。
先生パソコンを2台まで接続できます。また、先生パソコン用とは別に1系統のRGB入力端子を装備していますので、RGB出力端子をもった書画装置や持込みのノートパソコンなどを接続して学生側に画像転送を行うことができます。

• ※先生PC1・先生PC2には、パソコンからの入力端子とディスプレイへの折返し用出力端子があります。

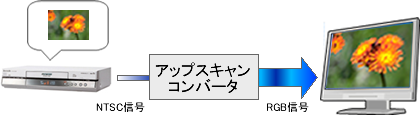

S映像端子/映像端子に接続されたビデオ信号（NTSC信号）の映像は、マスター装置に内蔵の高解像度アップスキャンコンバータを経由することでアナログRGB信号として出力されます。
ビデオ画面をパソコンの画面に表示させるためのスキャンコンバータにTBC（タイムベースコレクタ）を内蔵しておりますので、ビデオデッキの一時静止画面もきれいに表示できます。これによりビデオ教材の活用の幅が広がります。

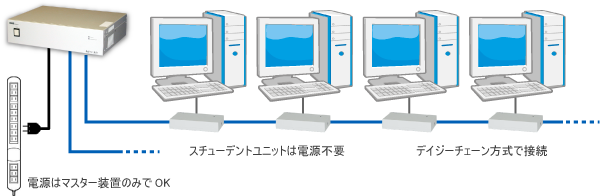

マスター装置（親機）～スチューデントユニット（子機）間、スチューデントユニット（子機）どうしの間は、LNET専用のモジュラーケーブルを使ってデイジーチェーン方式で接続します。
ネジ止めなどの手間がかからず、敷設も簡単に行えます。

ユニットの接続はモジュラーケーブルを挿すだけですので、ケーブルの取り回しが容易で、設置時やメンテナンス時の位置調整が容易です。
また、スチューデントユニット（子機）はマスター装置から電源供給が行われるため、システムで電源を1ヶ所用意するだけでOKです。

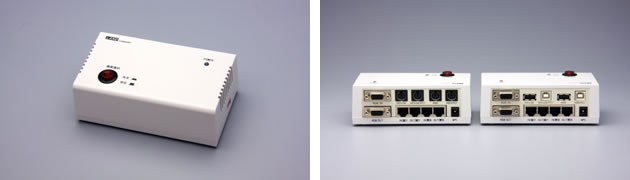

LNET-640のスチューデントユニット（子機）では、キーボード・マウスの接続方式により、PS/2接続のタイプ（LNET-S640）と、USB接続のタイプ（LNET-S640S）の２タイプをご用意しています。キーボード・マウスの接続方式に合わせてご使用ください。

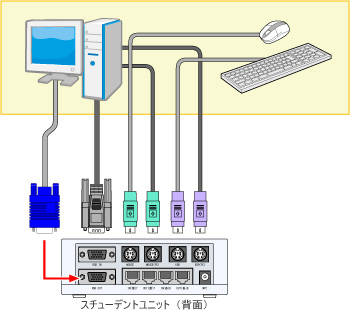

PS/2接続タイプ

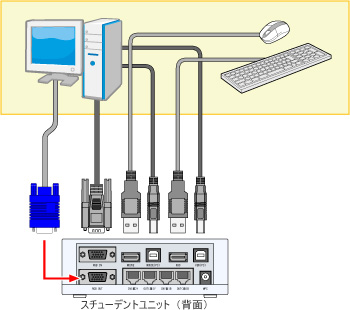

USB接続タイプ

教師用・学生用のパソコンがOFFの状態でも、LNETをお使い頂けます。
DVD/ビデオデッキなどの画像を学生ディスプレイ、プロジェクタに画面転送することができますので、パソコン教室を視聴覚室や会議室の代わりなど、多目的に教室をご利用いただくことができます。

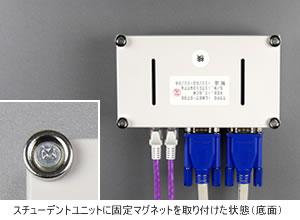

スチューデントユニットをスチール製の机やラックに貼り付けることで設置環境を整えることができます。落下事故防止・生徒のいたずら防止などにも役立ちます。

• ※スチューデントユニット1台につき4個のマグネットを取り付けた状態で出荷致します。

標準仕様でSXGA(1280×1024)の解像度に対応しています。

• ※カスタマイズによりUXGA(1600×1200)などの解像度への対応実績が多数あります。詳しくは営業部までお問い合わせください。

先生パソコンの画面やビデオ機器の画像を、学生パソコンのディスプレイに送信する機能です。
設置スペースの関係で中間ディスプレイを置けない場合でも学生ディスプレイ転送機能のある機種で画面転送システムをご利用頂けます。

誤操作を防止するため、学生ディスプレイに送信した際に連動して学生のキーボード・マウスをロックします。

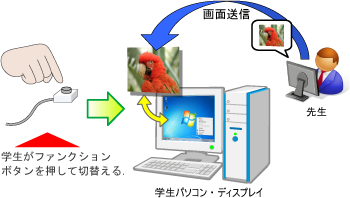

学生ディスプレイに画面転送を行った場合に、学生の自画面（学生パソコンの画面）と転送画面（先生が教材画面として転送した画面）を学生が任意に切り替える機能です。

先生側から学生ディスプレイに強制的に画像を送信します。学生側では自分のパソコン画面に切換えることができない送信モードです。
強制送信時に学生が不用意にキーボードやマウスの操作をしないように、強制送信とキーボード・マウスロックを連動することも、設定により可能です。

パソコンやビデオなどの教材画面にカラフルな書き込みをして転送できます。
軌跡や直線だけでなく、円や四角などの図形も自由に描画でき、描いた円の中に文字を書くことも可能です。

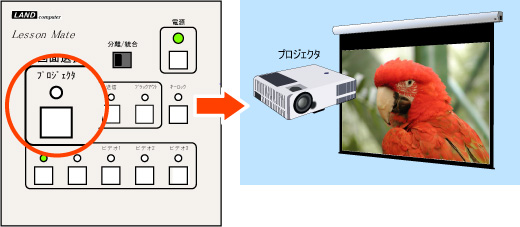

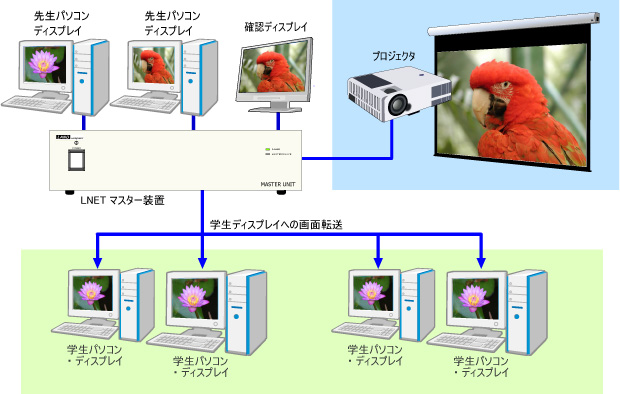

プロジェクタ出力端子（アナログRGB D-sub 15ピン）を標準装備。学生側への画像転送とは別に、プロジェクタ出力独自でのON/OFFが可能です。

学生側（学生ディスプレイ）に転送中のソースと異なる送信ソ－スをプロジェクタに出力することができます。

• ※ビデオ信号（NTSC信号）の画像は、学生側とプロジェクタで別ソースを映すことはできません。

操作は教卓上の操作ボックスで行います。
操作はボタンを押すだけですので、直感的な操作で直ぐにお使いいただけます。

赤外線リモコンで、画像の送信・停止はもちろんのこと、送信ソース切換もできます。教室内を巡回しながらでも「LNET-640」の操作が可能です。

ブラックアウトは、すべての学生パソコンの画面を真っ黒な状態（ブラックアウト）にします。学生を先生に注目させる場合に使用します。

• ※ブラックアウト時にキーロックを連動する・連動しないを設定することができます。

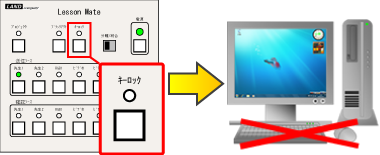

注目機能は、学生パソコンのキーボード・マウスをロックしてパソコンを一時的に操作できなくします。
先生の説明に集中させたり、テストの開始時にロックを解除し、終了時にロックをＯＮにするなど、学生パソコンの操作に制限を設けることができます。

キーボード・マウスロックの方式は「ハードロック」と「ソフトロック」の2 通りの方式があります。設定によりどちらを使用するか選択することができます。

ハードウェア方式のロック

ハードウェア方式でキーボード・マウスのロックをON にするとスチューデントユニットの「キーロックLED」が赤色に点灯しますので、学生側でもロック中であることを確認できます。

ソフトウェア方式のロック

ソフトロック方式で、キーロックをON にすると学生パソコンの画面上に右図のキーボード・マウスロック制御のアイコンが表示され、学生パソコンの操作を不可にします。

• ※ソフトウェア方式のロックの場合は、スチューデントユニットの「キーロックLED」が赤色に点灯しません。
• ※ソフトウェア方式のロックの場合は、対応OSはWindowsです。

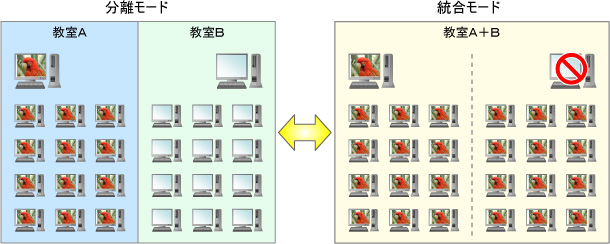

2教室を各々独立した教室として扱う分離モードと、2教室全体を1教室として制御する統合モードをLNET起動時に選択して操作する機能です。
統合モードでは、操作は主教室側（LNETを起動した教室）でのみ行います。

• ※２教室分離統合を実現するにはオプションの「マスタースレーブ接続キット」が必要になります。

• マスタースレーブ接続キット（片方向機種用）製品情報

• ※1マスター装置LNET-M640Uは、USB対応のスチューデントユニットLNET-S640Uと組み合わせて使用します。
• ※2ビデオ信号(NTSC)はアナログRGB信号（XGA）に変換して中間ディスプレイに転送。
• ※3モジュラーケーブルで接続したスチューデントユニットを経由して中間ディスプレイに転送。

操作ボックス（先生用）　※マスター装置付属品

• ※1スチューデントユニットLNET-S640Uは、USB対応のマスター装置LNET-M640Uと組み合わせて使用します。
• ※2RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
• ※3教室のレイアウトに応じて適切な長さのケーブルを添付して出荷いたします。
