片方向画像転送システム「LNET-630」ハードウェア転送方式でリアルタイムに画像転送！

製品概要

片方向画像転送システム「LNET-630」は、教材画面を中間ディスプレイ（教材提示用ディスプレイ）に一斉転送する授業支援システム（教育用画像転送システム）です。

ソフトウェアの制御を一切含まない、完全ハードウェア転送方式なので、画像をリアルタイムで転送でき、動画もずれることなくにフルスクリーンで転送することができます。
解像度は、標準で最大SXGAまで対応しており、送信中の画像に対し、描画用のマウスを使ってハードウェア方式で印や文字を描画することができます。

入力系統は、アナログRGB3系統、NTSC3系統（コンポジットとS端子を排他使用）及び、プロジェクタなどの外部機器と接続するためのアナログRGB出力端子を主装置に備えています。 NTSC信号は主装置に内蔵しているタイムベースコレクタ付のアップコンバータにてアナログRGB信号に変換して送信します。
また、画像転送装置を外部機器から制御できるように、RS-232Cポートを装備しています。

製品概要

ハードで簡単！　リアルタイム一斉フル画像転送。
横型の新筐体を採用。教卓などの19インチラックへの収納が可能。
リアルタイムでビデオ動画も送信でき、マルチメディア教室に最適。
リアルタイム画像送信（ハードウエア方式）
中間ディスプレイとプロジェクタに別ソースを選択可能。
マーキング機能標準搭載。（マウスを使用）
２教室のプロジェクタに同じ画像を表示。オプションの分離統合機能を使用すれば主教室のプロジェクタに表示中の画像を副教室のプロジェクタにも同時表示できます。
RGB入力ポートを増設。先生PC2台のほかに書画装置もRGBポートに接続して高画質な画像を転送。
外部制御用ポート（RS-232C）を装備。他のハードウェア機器との接続が可能なほか、導入ソフトウェアからの制御も出来るなど、操作環境の向上が図れます。
OSに依存せず、LANとの共存も快適！！
シンクライアントに対応。

環境に配慮した鉛フリーに対応

環境に配慮した製品作りの取り組みとして、人体や環境への影響が懸念される鉛の使用を規制した、鉛フリーに対応しています。

鉛フリーに関する取り組み

ダウンロード情報

製品カタログ

片方向画像転送システム LNET-630

授業支援システム「LNET-630」の主な特長・機能をご紹介しています。機種選択の参考にご覧ください。

※ここに掲載している機能は標準仕様のものです。標準仕様以外でもカスタマイズにより対応実績がある機能もありますので、詳しくはお問い合わせください。

システムの特長

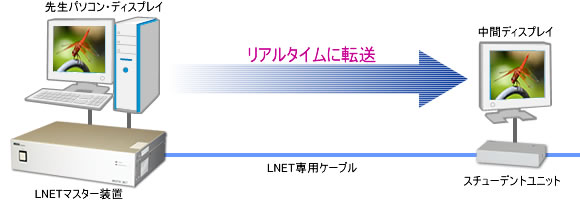

ハードウェア転送方式

画像の転送はハードウェア転送方式ですので、先生のパソコンのマウスカーソルの動きや、ビデオの画面などの動画も遅延なくリアルタイムに転送できます。
データ系LANとは別のモジュラーケーブルを設置しますので、画像転送を行ってもネットワークのトラフィックには影響を与えません。

ハードウェア転送方式（LNETシリーズによる画像転送）

ハードウェア転送方式

ソフトウェア転送方式

送信ソース　RGB 3系統 / ビデオ（NTSC） 3系統

マスター装置に、3系統のアナログRGB、3系統のビデオ（NTSC）の入力端子を装備しています。
その中から送信ソースを選択して画像を転送することができます。（ビデオ信号はアナログRGB信号に変換して分配します。）

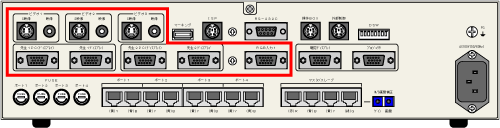

送信ソース（RGB×3系統　NTSC×3系統）

※アナログRGB 3系統のうち2系統はパソコン接続用の端子で、パソコン画面の折返し用のディスプレイ出力端子を装備しています。3系統目は入力専用で、ノートパソコンやRGB出力端子のある書画装置等の接続に適しています。
※ビデオ（NTSC）の3系統は、S映像端子と映像端子を各々装備しています。

アナログRGB対応

3系統のアナログRGB入力端子（D-Subミニ15ピン）を標準装備しています。
先生パソコンを2台まで接続できます。また、先生パソコン用とは別に1系統のRGB入力端子を装備していますので、RGB出力端子をもった書画装置や持込みのノートパソコンなどを接続して学生側に画像転送を行うことができます。

アナログRGB入力端子

※先生PC1・先生PC2には、パソコンからの入力端子とディスプレイへの折返し用出力端子があります。

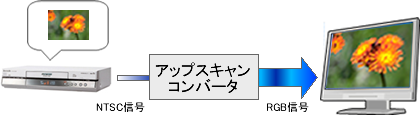

高解像度対応アップスキャンコンバータ内蔵

S映像端子/映像端子に接続されたビデオ信号（NTSC信号）の映像は、マスター装置に内蔵の高解像度アップスキャンコンバータを経由することでアナログRGB信号として出力されます。
ビデオ画面をパソコンの画面に表示させるためのスキャンコンバータにTBC（タイムベースコレクタ）を内蔵しておりますので、ビデオデッキの一時静止画面もきれいに表示できます。これによりビデオ教材の活用の幅が広がります。

アップスキャンコンバータ（イメージ図）

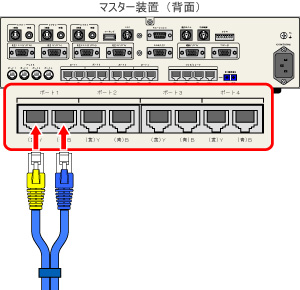

ユニット間はモジュラーケーブルで接続

マスター装置（親機）～スチューデントユニット（子機）間、スチューデントユニット（子機）どうしの間は、LNET専用のモジュラーケーブルを使ってデイジーチェーン方式で接続します。
ネジ止めなどの手間がかからず、敷設も簡単に行えます。

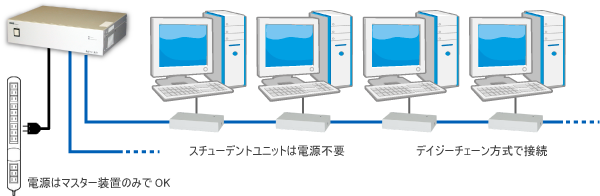

すっきりした配線

ユニットの接続はモジュラーケーブルを挿すだけですので、ケーブルの取り回しが容易で、設置時やメンテナンス時の位置調整が容易です。
また、スチューデントユニット（子機）はマスター装置から電源供給が行われるため、システムで電源を1ヶ所用意するだけでOKです。

すっきりした配線

多目的な運用が可能

教師用・学生用のパソコンがOFFの状態でも、LNETをお使い頂けます。
DVD/ビデオデッキなどの画像を学生ディスプレイ、プロジェクタに画面転送することができますので、パソコン教室を視聴覚室や会議室の代わりなど、多目的に教室をご利用いただくことができます。

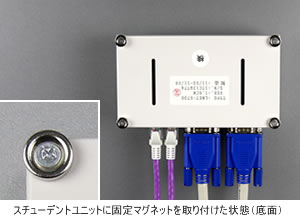

設置に便利な固定マグネットを標準装備

スチューデントユニットをスチール製の机やラックに貼り付けることで設置環境を整えることができます。落下事故防止・生徒のいたずら防止などにも役立ちます。

※スチューデントユニット1台につき4個のマグネットを取り付けた状態で出荷致します。

画像転送機能

SXGA標準対応・カスタマイズによりUXGAにも対応

標準仕様でSXGA(1280×1024)の解像度に対応しています。

※カスタマイズによりUXGA(1600×1200)などの解像度への対応実績が多数あります。詳しくは営業部までお問い合わせください。

中間ディスプレイ（教材提示用ディスプレイ）への画像転送

先生パソコンの画面やビデオ機器（DVD、書画装置）などの教材画像を、中間ディスプレイ（教材提示用ディスプレイ）に一斉送信します。
学生は中間ディスプレイの教材画面を見ながら自分のパソコンの操作ができますので、効率的に学習を進めることができます。

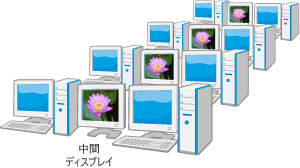

画像送信～一斉転送

ワンタッチで中間ディスプレイ（教材提示用ディスプレイ）に教材画面を一斉転送することができます。
先生から教材画面を学生側に一斉転送できますので、学生がすぐに課題に取り組めます。

マーキング機能

パソコンやビデオなどの教材画面にカラフルな書き込みをして転送できます。
軌跡や直線だけでなく、円や四角などの図形も自由に描画でき、描いた円の中に文字を書くことも可能です。

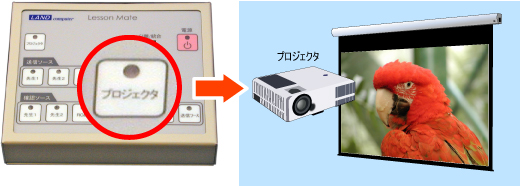

プロジェクタ出力（出力のON/OFF機能付き）

プロジェクタ出力端子（アナログRGB D-sub 15ピン）を標準装備。学生側への画像転送とは別に、プロジェクタ出力独自でのON/OFFが可能です。

プロジェクタ出力

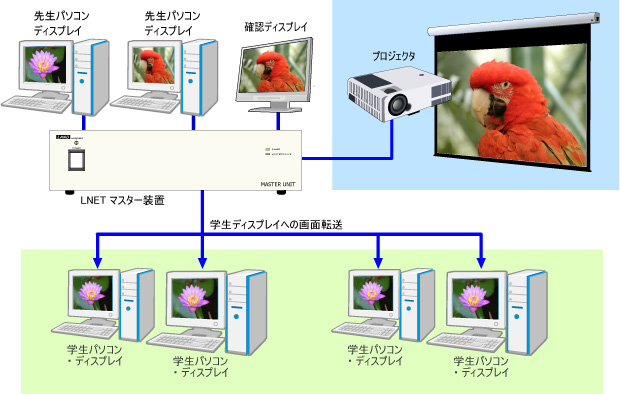

プロジェクタと学生側に別ソースを転送

学生側（学生ディスプレイ）に転送中のソースと異なる送信ソ－スをプロジェクタに出力することができます。

プロジェクタと学生側に別ソースを転送

※ビデオ信号（NTSC信号）の画像は、学生側とプロジェクタで別ソースを映すことはできません。

操作・管理機能

コンソール操作ボックス

操作は教卓上の操作ボックスで行います。
操作はボタンを押すだけですので、直感的な操作で直ぐにお使いいただけます。

赤外線リモコン

赤外線リモコンで、画像の送信・停止はもちろんのこと、送信ソース切換もできます。教室内を巡回しながらでもLNETの操作が可能です。

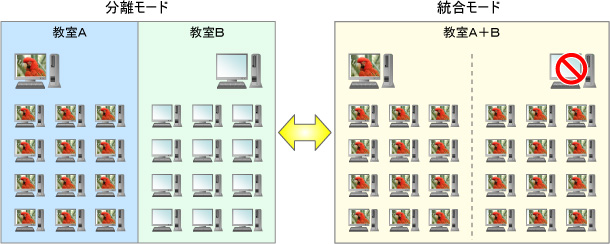

２教室分離統合機能

2教室を各々独立した教室として扱う分離モードと、2教室全体を1教室として制御する統合モードをLNET起動時に選択して操作する機能です。
統合モードでは、操作は主教室側（LNETを起動した教室）でのみ行います。

２教室分離統合イメージ図

※２教室分離統合を実現するにはオプションの「マスタースレーブ接続キット」が必要になります。

マスタースレーブ接続キット（片方向機種用）製品情報

ダウンロード情報

製品カタログ

片方向画像転送システム LNET-630

システム構成

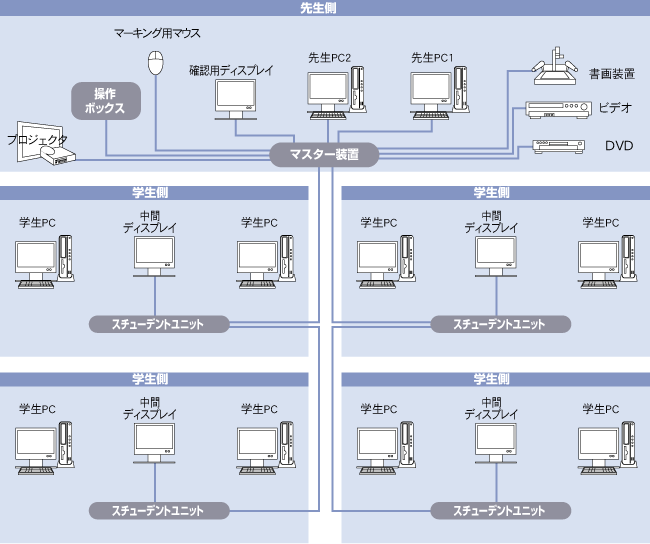

システム構成図

※書画装置を鮮明に表示させるためにはビデオポートではなく、RGB入力ポートに接続します。
※DVDソースの画像を高品質に表示するにはPCのDVDドライブを使用し、転送することをお勧めします。
※LNET-630はUSBマウスにてマーキングを行います。

ダウンロード情報

製品カタログ

片方向画像転送システム LNET-630

機器仕様

システム仕様

対応信号	アナログRGB
転送方式	ハードウェア転送
転送方向	片方向（先生側→学生側）　一斉転送
中間ディスプレイ接続台数 / システム	最大60台^※1
スチューデントユニット接続台数 / システム	最大60台^※1
対応解像度	SXGA（1280 × 1024）^{※2 ※3}
送信ソース数	アナログRGB × 3 ビデオ（NTSC） × 3^{※4 ※5}
TBC付きアップスキャンコンバータ	XGA（1024 × 786）対応
接続方式	4ライン × スチューデントユニット 15台までのデイジーチェーン方式
接続ケーブルの本数	2本^※6

※1スチューデントユニット最大60台接続可能。スチューデントユニット1台につき中間ディスプレイを1台接続可能。
※2パソコン・ディスプレイは、使用する解像度で２種類以上のリフレッシュレートに対応しているものをご使用ください。
※3標準仕様を超える解像度にも多数の対応実績がございます。詳しくは営業部までお問い合わせください。
※4ビデオ信号（NTSC）はアップスキャンコンバータによりアナログRGB信号に変換して転送。
※5ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
※6マスター装置に1台のスチューデントユニットを接続するために必要なモジュラーケーブルの本数です。デイジーチェーンで後段のスチューデントユニットを接続する場合も同様のケーブルを使用します。

マスター装置（先生用）

型番	LNET-M630
映像入力	アナログRGB × 3（D-Subミニ15Pin）ビデオ（NTSC） × 3（S映像端子/ビデオ映像端子）^※1
映像出力	アナログRGB × 4（D-Subミニ15Pin）先生用PCの折り返し用出力 × 2 確認用ディスプレイ用出力 × 1 プロジェクタ用出力 × 1 スチューデントユニット出力用ポート × 4^※2
消費電力	AC100V　±10% (50/60Hz)　 400W以下（スチューデントユニット60台接続時）
外形寸法	370(W) × 280(D) × 88(H) mm （但し突起部分を除く）
重量	約5.0kg
付属品	操作ボックス（専用ケーブル含む） × 1式マーキング用USBマウス（延長ケーブル含む） × 1式赤外線リモコン（赤外線受光ユニット・ケーブル等含む） × 1式先生パソコン～マスター装置間用RGBケーブル（D-Subミニ15Pinオス～オス 3m） × 1本 S端子ビデオケーブル × 1本ターミネータ × 4セット電源ケーブル × 1本アース線 × 1本

※1ビデオ信号(NTSC)はアナログRGB信号（XGA）に変換して中間ディスプレイに転送。
※2モジュラーケーブルで接続したスチューデントユニットを経由して中間ディスプレイに転送。

操作ボックス（先生用）　※マスター装置付属品

型番	LNET-C630
電源	マスター装置より供給
外形寸法	120(W) × 100(D) × 24(H) mm （但し突起部分を除く）
重量	約350g

スチューデントユニット（学生用）

型番	LNET-S630
端末接続台数	スチューデントユニット1台につき中間ディスプレイ1台
映像入力	※マスター装置からの映像信号はモジュラーケーブル^{※1 ※2} にて入力
映像出力	中間ディスプレイ接続端子 × 1（D-Subミニ15Pin）
電源	マスター装置より供給
外形寸法	140(W) × 80(D) × 28(H) mm　（但し突起部分を除く）
重量	約150g
付属品	スチューデントユニット間ケーブル × 1組（8Pinモジュラーケーブル2本組）^{※1 ※2}
