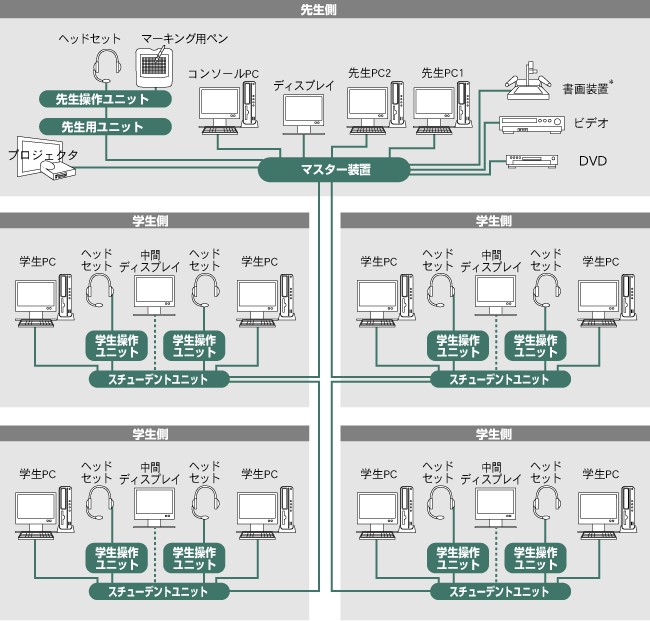

双方向画像音声転送システムLNET-380 概要

マスター装置に、2系統のアナログRGB、3系統のビデオ（NTSC）の入力端子を装備しています。

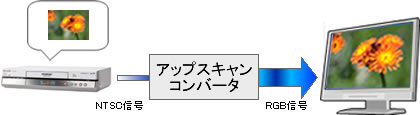

その中から送信ソースを選択して画像を転送することができます。（ビデオ信号はアナログRGB信号に変換して分配します。）

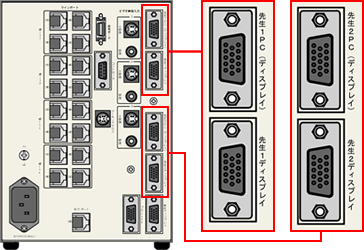

2系統のアナログRGB入力端子（D-Subミニ15ピン）を標準装備していますので、先生パソコンを2台まで接続できます。

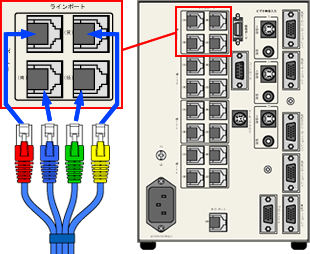

マスター装置（親機）～スチューデントユニット（子機）間、スチューデントユニット（子機）どうしの間は、モジュラーケーブルで接続します。
ネジ止めなどの手間がかからず、敷設も簡単に行えます。

接続には3本一組のLNET専用モジュラーケーブルを使用します。コネクタを色分けしていますので、ユニットに表示されている色にあわせて接続して下さい。

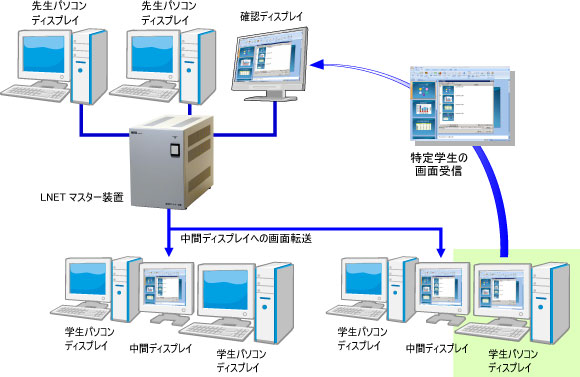

双方向の画像転送では、先生が提示する教材を学生側に転送するだけでなく、学生画面を模範画面（モデル画面）として他の学生に転送する場合があります。このため、通常の片方向の画像転送の２倍の距離で画像信号を送る必要があり、より高度な画像転送技術が求められます。

標準仕様でSXGA(1280×1024)に対応しています。また、カスタマイズによりUXGA(1600×1200)などの解像度への対応実績が多数あります。

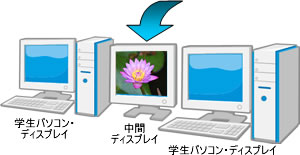

先生パソコンの画面やビデオ機器（DVD、書画装置）などの教材画像を、中間ディスプレイ（教材提示用ディスプレイ）に一斉送信します。
学生は中間ディスプレイの教材画面を見ながら自分のパソコンの操作をできますので、効率的に学習を進めることができます。

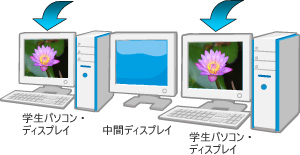

先生パソコンの画面やビデオ機器の画像を、学生パソコンのディスプレイに送信する機能です。
設置スペースの関係で中間ディスプレイを置けない場合でも学生ディスプレイ転送機能のある機種で画面転送システムをご利用頂けます。

誤操作を防止するため、学生ディスプレイに送信した際に連動して学生のキーボード・マウスをロックします。

ワンタッチで中間ディスプレイに一斉に画面転送ができます。
教材画面を中間ディスプレイに映しますので、学生は自画面を見ながら学習を進めることができます。

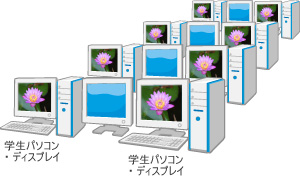

学生ディスプレイへの画面転送は、学生全員・グループ別・個別を選択して送信することができます。

パソコンやビデオなどの教材画面にカラフルな書き込みをして転送できます。
軌跡や直線だけでなく、円や四角などの図形も自由に描画でき、描いた円の中に文字を書くことも可能です。

学生パソコンの受信画面にもマーキングできますので、学生の模範画面に書き込みをして、他の学生に転送して指導することができます。

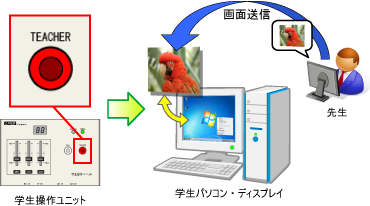

学生ディスプレイに画面転送を行った場合に、学生の自画面（学生パソコンの画面）と転送画面（先生が教材画面として転送した画面）を学生が任意に切り替える機能です。

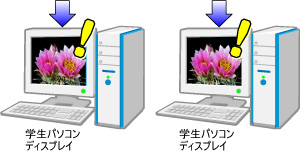

先生側から学生ディスプレイに強制的に画像を送信します。学生側では自分のパソコン画面に切換えることができない送信モードです。

強制送信時に学生が不用意にキーボードやマウスの操作をしないように、強制送信とキーボード・マウスロックを連動することも、設定により可能です。

先生の声やパソコン・ビデオなどの音声を、学生のヘッドフォンに転送できます。

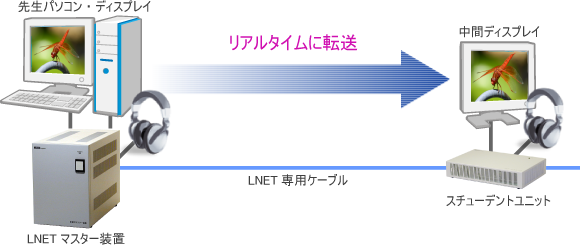

ハードウェア方式なので、音切れや遅延などもなく、画面と併せてリアルタイムで転送できます。
データ系LANとは別のモジュラーケーブルで接続しますので、ネットワークのトラフィックには影響を与えずに安定した音声の転送が可能です。
音声はステレオ音声対応です。

教材音声を一斉に全員に送信することができます。
また、グループ単位や特定の学生を指定して音声を送信することも可能です。

マスター装置にはヘッドセット、パソコン、外部音声機器などを接続できますので、これらの音声をミキシングして学生に聞かせることができます。
また学生側では、スチューデントユニットにヘッドセット、パソコン、外部音声機器などを接続して各々の音声をミキシングしてパソコンや外部音声機器に録音することが可能です。

学生のマイク音声だけでなく、パソコンの音声もLNETを通して他の学生に音声送信することができます。
模範となる学生の音声を他の学生に聞かせることができます。

学生のマイク音声やパソコン音声など、学生が聞いている同じ音声を先生側でモニタリングすることができます。全員や特定のグループを指定して自動巡回することもマニュアル操作で確認しながら巡回することもできます。

学生のマイク音声やパソコン音声など、学生が聞いている同じ音声を先生側でこっそり聞く（モニタリングする）機能です。語学授業などで、学生の発音練習中の声をチェックすることができます。

先生が指定する複数の学生の間でLNETのヘッドセットを利用して会話することができます。先生は会話を聞くことも会話に参加することもできます。
ハードウェア方式なので音切れや遅延などもなく、クリアな音声で語学の練習も可能です。

予め登録されているグループのメンバー同士で会話したり、先生が指定する複数の学生同士での会話が可能です。先生は学生同士の会話をモニターすることも、会話に参加して学生とディスカッションすることもできます。

学生同士のペア会話やグループ会話をさせて先生が会話を聞いているだけ時、任意の時点で先生が学生間の会話に参加して学生同士と先生を交えて会話することができます。

任意の学生同士の会話や指定したグループ会話を、会話モデルとして、会話に参加していない他の学生に聞かせることができます。モデル会話の送信中でも任意の時点で先生が会話に参加することができます。

LNETで教材の音声を送信中でも、特定の学生と先生が他の学生に聞かれずに会話をする事ができるインカム機能を搭載しています。１対１の個別指導が可能です。

コールボタンを押した学生同士が会話できる機能です。学生がコールボタンを押すと発言できて、自分の声を他の学生に聞かせることができます。
会話機能では、先生が指定した学生の音声を他の学生に聞かせることができますが、プレス＆トーク機能では学生が自分が発言したい時に先生コールボタンを押して話します。

音声自習モードとは、LNET の音声機能を使用せず、ヘッドセットを各パソコンに直接接続されたのと同じ状態にして学生が自習をするのに適した状態にする機能です。 LNET を起動して授業を開始すると各パソコンの録音デバイスはライン入力に自動設定されて、LNET の音声も学生のマイク音声も共に操作ユニットの音声ボリュームの調整によってミキシングされてパソコンに入力可能な状態になります。
音声自習モードでは、パソコンの録音デバイスをマイク音声に自動的に切換えて、LNET 起動中でもLNET の音声をバイパスしてマイク音声が直接パソコンに入力される状態にします。

学生のヘッドフォンから聞こえる音声を一時的に聞こえなくする機能です。学生を個別に指定することも、グループ単位や一斉操作も可能です。

操作はコンソール用パソコンにインストールした操作ソフトを起動して行います。
Windowsソフトに慣れた方ならどなたでも使える直感的で簡単操作です。

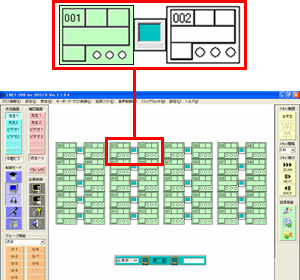

操作画面の中央には実際に教室レイアウトに合わせて座席ボタンを配置した画面が表示されます。座席ボタンの色で出席/欠席を表示します。
個別の学生に対する操作は座席ボタンをクリックして行います。
画面送信や画面受信など、個々の機能の実行は、画面左側の操作パネルから行います。

学生ディスプレイへの画面送信や注目機能（ブラックアウト）など、座席を対象とした操作は全て出席座席が制御 の対象となります。

通常モードでは、学生パソコンの電源がONになりディスプレイ信号が出力されているパソコンを「出席」として画像・音声の制御対象として扱い、パソコンの電源OFFの座席は制御対象に含まれません。

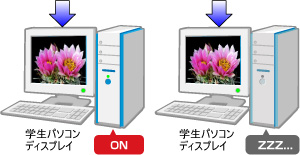

強制出席モードにすると、電源がOFF状態のパソコンも強制的に画像・音声の制御対象に含めて、学生ディスプレイに画面転送したり音声送信を行うことができます。
学生ディスプレイの電源がONであれば、学生ディスプレイに画像転送が可能です。学生のパソコンの電源を入れなくてもビデオ画像の送信ができますので、パソコン教室を視聴覚用途など多目的なビデオ教室として利用できます。

ブラックアウトでは、学生パソコンの画面を真っ黒な状態（ブラックアウト）にしてキーボードとマウスの操作を禁止します。

キーボード・マウスロックでは、学生パソコンのキーボード・マウスを一時的に操作できない状態にして、作業の手を止めて先生の説明に集中させることができます。

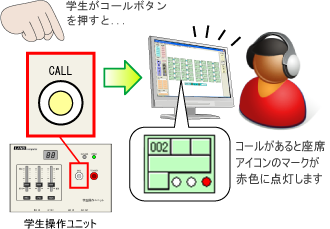

学生が質問したい時に挙手の代わりに先生コール機能を利用して、学生側から先生を呼び出すことができます。
コールボタンを押した学生の座席はコンソール画面上でマークが表示されて識別することができます。
インカム機能や会話機能を使って、コールボタンを押した学生と話して指導することができます。

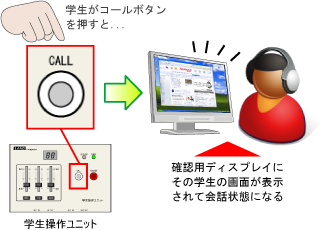

学生が先生コールボタンを押して先生がそのコールに応答した時、確認用ディスプレイにその学生の画面を映して学生と会話状態になる機能です。
音声は他の学生に聞こえないインカム状態での会話になりますので、他の学生の発音練習などを妨げずに特定の学生と会話して指導ができます。

簡易グループ機能は、その授業の中でだけ使用する一時的なグループを作成する機能です。
簡易グループは、授業中に任意の時点で簡単に指定した座席を簡易グループに登録したりグループから外すことができます。
簡易グループの単位で、画面転送や注目機能などの制御を実行することができます。
「授業終了」の操作を行うと、簡易グループの登録情報は破棄されます。
