片方向画像音声転送システム LNET-334

製品概要

片方向画像音声転送システム「LNET-334」は、パソコンやビデオなどの動画や書画装置の画像などの教材画像を中間ディスプレイ（教材提示用ディスプレイ）へ一斉転送できる授業支援システム（教育用画像音声転送システム）です。

附属のALT対応音声ミキシングユニットにヘッドセット、音声機器を接続してPC音声・DVD音声・先生のマイク音声などを学生側に一斉転送ができますので、視聴覚授業にも適したマルチメディア教育に活用して頂けます。

ハードウェア転送方式により動画も画像と音声の遅延がなく、リアルタイムに転送することができます。

特長

画像に加えて音声も送信できます！（ハードウェア方式）
リアルタイムでビデオ動画と同時に音声も送信！
マルチメディア視聴覚教室に最適。
マーキング機能標準搭載。（マウスを使用）
OSに依存せず、LANとの共存も快適！ハードで簡単！
横型の新筐体を採用。教卓などの19インチラックへの収納が可能。
中間ディスプレイとプロジェクタに別ソースの画像を転送が可能。
２教室のプロジェクタに同じ画像を表示。オプションの分離統合機能を使用すれば主教室のプロジェクタに表示中の画像を副教室のプロジェクタにも同時表示できます。
RGB入力ポートを増設。先生PC2台のほかに書画装置もRGBポートに接続して高画質な画像を転送。
外部制御用ポート（RS-232C）を装備。他のハードウェア機器との接続が可能なほか、導入ソフトウェアからの制御も出来るなど、操作環境の向上が図れます。
シンクライアントに対応。

ダウンロード情報

製品カタログ

片方向画像音声転送システム LNET-334

システムの特長

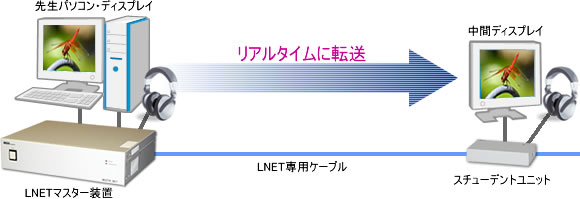

ハードウェア転送方式

画像と音声の転送はハードウェア転送方式ですので、先生のパソコンのマウスカーソルの動きや、動画の画面・音声の遅延がなくリアルタイムに転送できます。
データ系LANとは別のモジュラーケーブルを設置しますので、画像転送を行ってもネットワークのトラフィックには影響を与えません。

ハードウェア転送方式（LNETシリーズによる画像音声転送）

ハードウェア転送方式

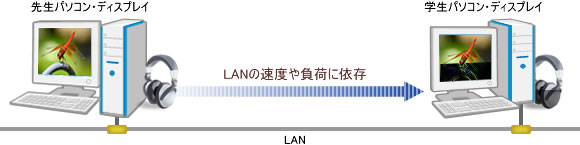

ソフトウェア転送方式

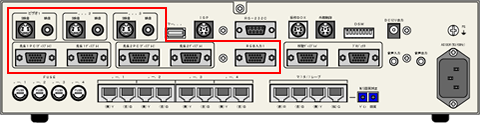

送信ソース　RGB 3系統 / ビデオ（NTSC） 3系統

マスター装置に、3系統のアナログRGB、3系統のビデオ（NTSC）の入力端子を装備しています。
その中から送信ソースを選択して画像を転送することができます。（ビデオ信号はアナログRGB信号に変換して分配します。）

※アナログRGB 3系統のうち2系統はパソコン接続用の端子で、パソコン画面の折返し用のディスプレイ出力端子を装備しています。3系統目は入力専用で、ノートパソコンやRGB出力端子のある書画装置等の接続に適しています。
※ビデオ（NTSC）の3系統は、S映像端子と映像端子を各々装備しています。

アナログRGB対応

3系統のアナログRGB入力端子（D-Subミニ15ピン）を標準装備しています。
先生パソコンを2台まで接続できます。また、先生パソコン用とは別に1系統のRGB入力端子を装備していますので、RGB出力端子をもった書画装置や持込みのノートパソコンなどを接続して学生側に画像転送を行うことができます。

※先生PC1・先生PC2には、パソコンからの入力端子とディスプレイへの折返し用出力端子があります。

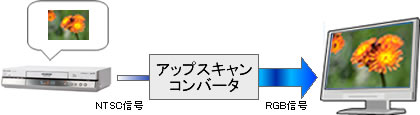

高解像度対応アップスキャンコンバータ内蔵

S映像端子/映像端子に接続されたビデオ信号（NTSC信号）の映像は、マスター装置に内蔵の高解像度アップスキャンコンバータを経由することでアナログRGB信号として出力されます。
ビデオ画面をパソコンの画面に表示させるためのスキャンコンバータにTBC（タイムベースコレクタ）を内蔵しておりますので、ビデオデッキの一時静止画面もきれいに表示できます。これによりビデオ教材の活用の幅が広がります。

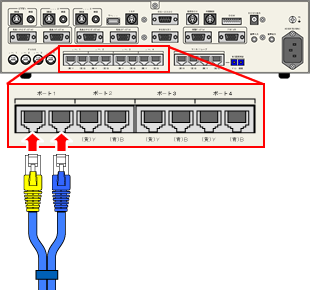

ユニット間はモジュラーケーブルで接続

マスター装置（親機）～スチューデントユニット（子機）間、スチューデントユニット（子機）どうしの間は、モジュラーケーブルで接続します。
ネジ止めなどの手間がかからず、敷設も簡単に行えます。

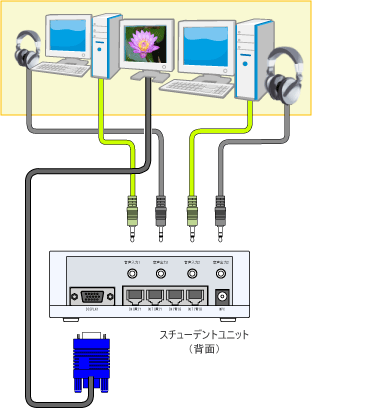

スチューデントユニットに２組の学生パソコン、ヘッドフォンを接続

スチューデントユニット（子機）には、中間ディスプレイを１台と学生パソコンやヘッドフォンを２組接続して画像と音声の転送ができます。

画像転送機能

SXGA標準対応・カスタマイズによりUXGAにも対応

標準仕様でSXGA(1280×1024)の解像度に対応しています。

※カスタマイズによりUXGA(1600×1200)などの解像度への対応実績が多数あります。詳しくは営業部までお問い合わせください。

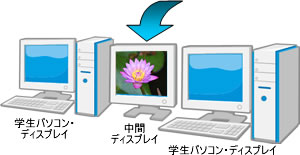

中間ディスプレイ（教材提示用ディスプレイ）への画像転送

先生パソコンの画面やビデオ機器（DVD、書画装置）などの教材画像を、中間ディスプレイ（教材提示用ディスプレイ）に一斉送信します。
学生は中間ディスプレイの教材画面を見ながら自分のパソコンの操作ができますので、効率的に学習を進めることができます。

中間ディスプレイに一斉送信

先生側の画面を、学生全員に同時転送。学生がすぐに課題に取り組めます。強制送信機能も装備しています。

マーキング機能

パソコンやビデオなどの教材画面にカラフルな書き込みをして転送できます。
軌跡や直線だけでなく、円や四角などの図形も自由に描画でき、描いた円の中に文字を書くことも可能です。

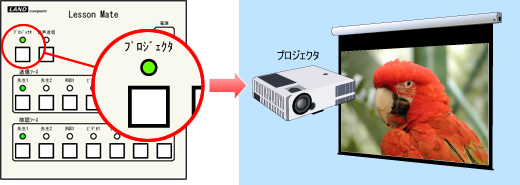

プロジェクタ出力（出力のON/OFF機能付き）

プロジェクタ出力端子（アナログRGB D-sub 15ピン）を標準装備。学生側への画像転送とは別に、プロジェクタ出力独自でのON/OFFが可能です。

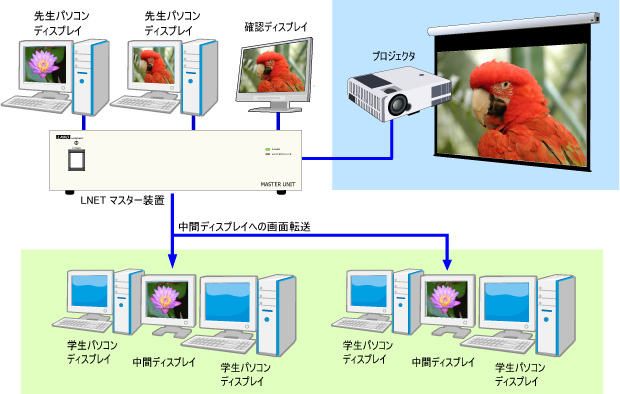

プロジェクタと学生側に別ソースを転送

学生側（中間ディスプレイ）に転送中のソースと異なる送信ソ－スをプロジェクタに出力することができます。

※ビデオ信号（NTSC信号）の画像は、学生側とプロジェクタで別ソースを映すことはできません。

音声機能

マルチメディア教材やビデオ教材を生かせるステレオ音声対応

先生の声やパソコン・ビデオなどの音声を、学生のヘッドフォンに転送できます。ハードウェア方式なので、音切れや遅延などもなく、画面と併せてリアルタイムで転送できます。
データ系LANとは別のモジュラーケーブルで接続しますので、ネットワークのトラフィックには影響を与えずに安定した音声の転送が可能です。
音声はステレオ音声対応です。

音声送信

教材音声を一斉に全員に送信することができます。

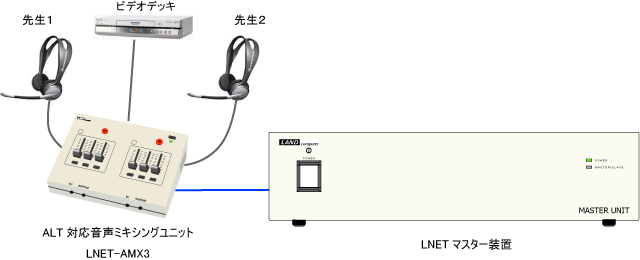

音声ミキシング機能（マイク音声や外部機器の音声をミキシング）

外国語のクラスでインストラクター2人で授業を行うケースが増えています。典型的には中学高校の英語クラスでアシスタント・インストラクターとして、ネイティブスピーカーのインストラクターを加える場合です。
この時役に立つのが、ALT対応音声ミキシングユニットです。

ALT対応音声ミキシングユニットには、2組のヘッドセットとパソコンや外部機器などの音声出力機器を接続できます。これらの音声をミキシングして学生側に音声を転送して聞かせることができます。

ALT対応音声ミキシングユニット『LNET-AMX3』製品情報

ミュート機能

ALT対応音声ミキシングユニットには、2組の接続機器ごとにミュート（消音）ボタンがありますので、学生側に送りたくない音声を即座消音することができます。
また、コネクタ１に接続した機器の音声を学生に聞かせている間に、コネクタ２の機器の音声の頭出しをして準備することもできます。

操作・管理機能

コンソール操作ボックス

操作は教卓上の操作ボックスで行います。
操作はボタンを押すだけですので、直感的な操作で直ぐにお使いいただけます。

※オプションの操作ボックスシートで、ボタン名を任意の名前に変更したり、校章のマークを入れることができます。

赤外線リモコン

赤外線リモコンで、画像の送信・停止はもちろんのこと、送信ソース切換もできます。教室内を巡回しながらでもLNETの操作が可能です。

２教室分離統合機能

2教室を各々独立した教室として扱う分離モードと、2教室全体を1教室として制御する統合モードをLNET起動時に選択して操作する機能です。
統合モードでは、操作は主教室側（LNETを起動した教室）でのみ行います。

※２教室分離統合を実現するにはオプションの「マスタースレーブ接続キット」が必要になります。

マスタースレーブ接続キット（片方向機種用）製品情報

片方向画像音声転送システム LNET-334

システム構成

システム構成図

※書画装置を鮮明に表示させるためにはビデオポートではなく、RGB入力ポートに接続します。
※DVDソースの画像を高品質に表示するにはPCのDVDドライブを使用し、転送することをお薦めします。

片方向画像音声転送システム LNET-334

機器仕様

マスター装置（先生用）

型番	LNET-M334R
端末接続台数	最大60台（中間ディスプレイを使用）^※1
映像入力	アナログRGB × 3（D-Subミニ15Pin）、ビデオ × 3（S映像端子/ビデオ映像端子） ※ビデオ信号はスキャンコンバーターによりアナログRGB信号に変換して分配^※2
映像出力	確認用ディスプレイ出力端子 × 1（アナログRGB D-Subミニ15Pin）プロジェクタ出力端子 × 1（アナログRGB D-Subミニ15Pin） ※中間ディスプレイにはモジュラーケーブル^※3にてスチューデントユニットを経由して配信
音声入力	ALT対応音声ミキシングユニット接続端子 × 1（ステレオミニジャック）
音声出力	※学生側へはモジュラーケーブル^※3にてスチューデントユニットを経由して配信
接続方式	4ライン × 15端末までのデイジーチェーン方式
対応解像度	640 × 480 ・ 800 × 600 ・ 1024 × 768 ( リフレッシュレート60～75Hz) 1152 × 864 ・ 1280 × 1024　( リフレッシュレート60～72Hz)^※4
消費電力	AC100V　±10% (50/60Hz)　 400W以下（スチューデントユニット60台接続時）
外形寸法	370(W) × 280(D) × 88(H)mm （但し突起部分を除く）
重量	約5.0kg
主な付属品	操作ボックス LNET-C334 ALT対応音声ミキシングユニット LNET-AMX3 マーキング用USBマウス赤外線リモコン先生コンピュータ接続RGBケーブル(アナログRGB D-Subミニ15Pinオス～オス) マスター～スチューデントユニット間接続ケーブル(2本組8Pin～8Pinモジュラーケーブル) 電源ケーブル

※1スチューデントユニット最大60台接続可。スチューデントユニット1台につき中間ディスプレイ1台接続可。
※2ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
※3RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
※4使用するコンピュータ・ディスプレイは使用する解像度で、2種類以上のリフレッシュレートに対応しているものをご使用ください。

操作ボックス（先生用）LNET-C334R

型番	LNET-C334R
電源	マスター装置より供給
外形寸法	102(W) × 98(D) × 28(H) mm（但し、突起部除く）
重量	約340g

ALT対応音声ミキシングユニット

※ALT対応音声ミキシングユニット「LNET-AMX3」の詳細については製品情報のページをご覧ください。

型番	LNET-AMX3
音声入力	マイク入力端子 × 2（モノラルミニジャック） AUX × 4（ステレオミニジャック） ※マスター装置からの音声信号はモジュラーケーブル^※1にて入力
音声出力	ヘッドフォン出力端子 × 2（ステレオミニジャック） AUX × 2（ステレオミニジャック）　^※2 ※学生側へはマスター装置を経由してモジュラーケーブル^※1にてスチューデントユニットに配信
電源	DC12V（マスター装置より供給）
外形寸法	168(W) × 120(D) × 55(H) mm （但し突起部分を除く）
重量	約950g

※1RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
※21系統はマスター装置との接続に使用。

スチューデントユニット（学生用）

型番	LNET-S334
端末接続台数	スチューデントユニット1台につき中間ディスプレイ1台
映像入力	※マスター装置からの映像信号はモジュラーケーブル^※1にて入力
映像出力	中間ディスプレイ接続端子 × 1（アナログRGB D-Subミニ15Pin）
音声入力	AUX × 2（ステレオミニジャック） ※マスター装置からの音声信号はモジュラーケーブル^※1にて入力
音声出力	ヘッドフォン出力端子 × 2（ステレオミニジャック）
対応解像度	640 × 480 ・ 800 × 600 ・ 1024 × 768 ( リフレッシュレート60～75Hz) 1152 × 864 ・ 1280 × 1024　( リフレッシュレート60～72Hz)　^※2
電源	マスター装置より供給
外形寸法	138(W) × 78(D) × 50(H) mm　（但し突起部分を除く）
重量	約180g
主な付属品	スチューデントユニット間ケーブル(2本組8Pin～8Pinモジュラーケーブル)

※1RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
※2使用するコンピュータ・ディスプレイは使用する解像度で、2種類以上のリフレッシュレートに対応しているものをご使用ください。
