片方向画像転送システムLNET-320 概要
【本製品は製造・販売を終了しました】
製品概要
片方向画像転送システム「LNET-320」は、分配機能に特化し、簡単な操作で授業を進めることのできる一斉授業に適した授業支援システムです。
学生機の傍らに設置された中間ディスプレイ（教材提示用ディスプレイ）に一斉に画面転送を行うことができます。また、中間ディスプレイをブラックアウトにすることもできます。
簡単な操作で全学生への一斉転送の画像送信を行うことができますので、一斉授業に最適です。
ソフトウェアでの制御を一切含まない、完全なハードウェア転送方式により、リアルタイムに画像転送を行います。
画像転送はハード方式にて実現していますので、LANに負荷を与えることがありません。
特長
- 先生画面入力（２口）、ビデオ画像入力（３口）のうち、一つを選択して教材提示用の中間ディスプレイやプロジェクタに送信。
- ビデオはＴＢＣ付きアップコンバーターにより、プログレッシブ変換して送信。ちらつきのない安定した画像を分配。
- ＣＡＩソフトと組み合わせて、画像分配をＬＡＮに負担を掛けずに高速・リアルタイムに送信。
- 接続可能な中間ディスプレイ台数はＭＡＸ120台。
- １ラインで最大６０ｍまで延長可能。
- ハード方式のためＯＳに依存しません。（Windows,Mac,Linux,Unix）
ダウンロード情報
システムの特長

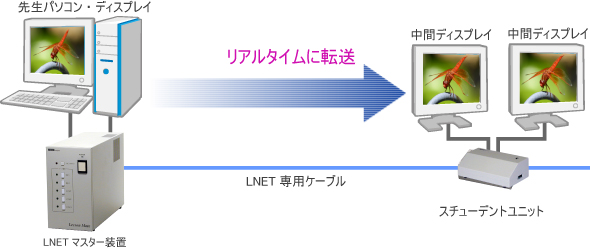

ハードウェア転送方式
画像の転送はハードウェア転送方式ですので、先生のパソコンのマウスカーソルの動きや、ビデオの画面などの動画も遅延なくリアルタイムに転送できます。
データ系LANとは別のモジュラーケーブルを設置しますので、画像転送を行ってもネットワークのトラフィックには影響を与えません。
ハードウェア転送方式 （LNETシリーズによる画像転送）
ソフトウェア転送方式

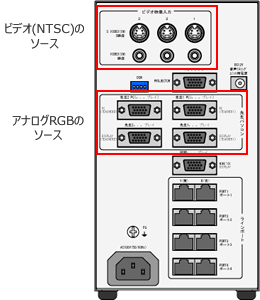

送信ソースはアナログRGB 2系統・ビデオ（NTSC） 3系統
マスター装置に、2系統のアナログRGB、3系統のビデオ（NTSC）の入力端子を装備しています。
その中から送信ソースを選択して画像を転送することができます。（ビデオ信号はアナログRGB信号に変換して分配します。）
- ※アナログRGB 2系統はパソコン接続用の端子で、パソコン画面の折返し用のディスプレイ出力端子を装備しています。
- ※ビデオ（NTSC）の3系統は、S映像端子と映像端子を各々装備しています。

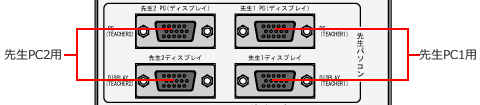

アナログRGB対応
2系統のアナログRGB入力端子（D-Subミニ15ピン）を標準装備しています。
先生パソコンを2台まで接続できます。端子にはパソコンの画面出力と接続する端子と、画面の折り返し用としてディスプレイを接続する端子を装備していますので、セレクター等を使わずに、パソコンとディスプレイを通常通り使うことができます。

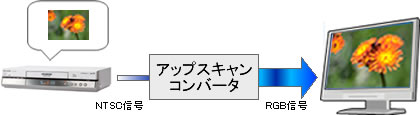

高解像度対応アップスキャンコンバータ内蔵
S映像端子/映像端子に接続されたビデオ信号（NTSC信号）の映像は、マスター装置に内蔵の高解像度アップスキャンコンバータを経由することでアナログRGB信号として出力されます。
ビデオ画面をパソコンの画面に表示させるためのスキャンコンバータにTBC（タイムベースコレクタ）を内蔵しておりますので、ビデオデッキの一時静止画面もきれいに表示できます。これによりビデオ教材の活用の幅が広がります。

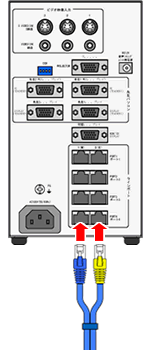

ユニット間はモジュラーケーブルで接続
マスター装置（親機）～スチューデントユニット（子機）間、スチューデントユニット（子機）どうしの間は、LNET専用のモジュラーケーブルを使ってデイジーチェーン方式で接続します。
ネジ止めなどの手間がかからず、敷設も簡単に行えます。

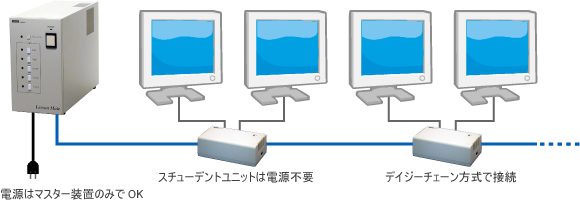

すっきりした配線
ユニットの接続はモジュラーケーブルを挿すだけですので、ケーブルの取り回しが容易で、設置時やメンテナンス時の位置調整が容易です。
また、スチューデントユニット（子機）はマスター装置から電源供給が行われるため、システムで電源を1ヶ所用意するだけでOKです。
操作ボタン
操作はマスター装置前面のプッシュボタンで行います。
操作はボタンを押すだけですので、直感的な操作で直ぐにお使いいただけます。
多目的な運用が可能
教師用・学生用のパソコンがOFFの状態でも、LNETをお使い頂けます。
DVD/ビデオデッキなどの画像を学生ディスプレイ、プロジェクタに画面転送することができますので、パソコン教室を視聴覚室や会議室の代わりなど、多目的に教室をご利用いただくことができます。
画像転送機能
SXGA標準対応・カスタマイズによりUXGAにも対応
標準仕様でSXGA(1280×1024)の解像度に対応しています。
- ※カスタマイズによりUXGA(1600×1200)などの解像度への対応実績が多数あります。詳しくは営業部までお問い合わせください。

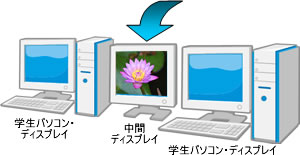

中間ディスプレイ（教材提示用ディスプレイ）への画像転送
先生パソコンの画面やビデオ機器（DVD、書画装置）などの教材画像を、中間ディスプレイ（教材提示用ディスプレイ）に一斉送信します。
学生は中間ディスプレイの教材画面を見ながら自分のパソコンの操作ができますので、効率的に学習を進めることができます。

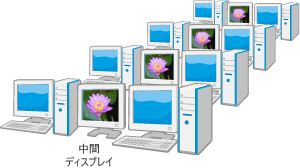

画像送信 ～ 一斉転送
ワンタッチで中間ディスプレイ（教材提示用ディスプレイ）に教材画面を一斉転送することができます。
先生から教材画面を学生側に一斉転送できますので、学生がすぐに課題に取り組めます。
マーキング機能
パソコンやビデオなどの教材画面にカラフルな書き込みをして転送できます。
軌跡や直線だけでなく、円や四角などの図形も自由に描画でき、描いた円の中に文字を書くことも可能です。

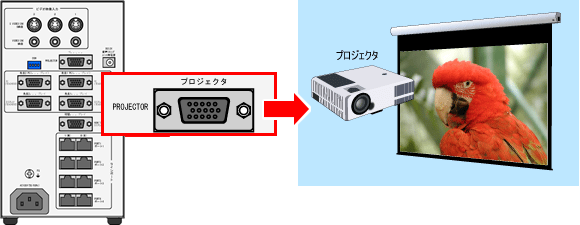

プロジェクタ出力
プロジェクタ出力端子（アナログRGB D-sub 15ピン）を標準で装備していますので、学生側への画像転送用とは別に、プロジェクタを接続して教材画像を全体に提示することができます。
- ※プロジェクタへの出力をON/OFFする機能はありません。
ダウンロード情報

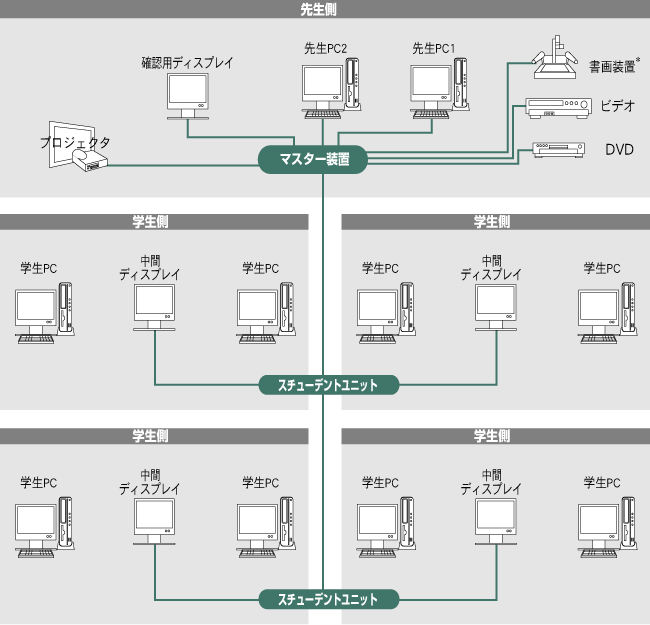

システム構成
- ※書画装置を鮮明に表示したい場合はRGB接続をお勧めします。
- ※書画装置を鮮明に表示させるためにはビデオポートではなく、先生PC2に接続する必要があります。
ポートが不足する場合は、ランド製RGB分配器をお求めください。 - ※DVDソースの画像を高品質に表示するにはPCのDVDドライブを使用し、転送することをお薦めします。
ダウンロード情報
機器仕様

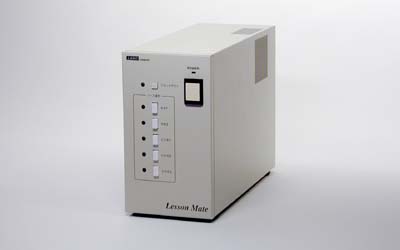

マスター装置（先生用）
| 型番 | LNET-M320 |
|---|---|
| 端末接続台数 | 最大120台（中間ディスプレイを使用）※1 |
| 映像入力 | アナログRGB × 2（D-Subミニ15Pin）、ビデオ × 3（S映像端子/ビデオ映像端子） ※ビデオ信号はスキャンコンバーターによりアナログRGB信号に変換して分配※2 |
| 映像出力 | 確認用ディスプレイ出力端子 × 1（アナログRGB D-Subミニ15Pin） プロジェクタ出力端子 × 1（アナログRGB D-Subミニ15Pin） ※中間ディスプレイにはモジュラーケーブル※3にてスチューデントユニットを経由して配信 |
| 接続方式 | 4ライン × 15端末までのデイジーチェーン方式 |
| 対応解像度 | 640 × 480 ・ 800 × 600 ・ 1024 × 768 ( リフレッシュレート60～75Hz) 1152 × 864 ・ 1280 × 1024 ( リフレッシュレート60～72Hz) ※4 |
| 消費電力 | AC100V ±10% (50/60Hz) 400W以下（スチューデントユニット60台接続時） |
| 外形寸法 | 116（W） × 291（D） × 205（H）mm （但し突起部分を除く） |
| 重量 | 約4kg |
| 主な付属品 |
|
- ※1スチューデントユニット最大60台接続可。スチューデントユニット1台につき中間ディスプレイ2台接続可。
- ※2ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
- ※3RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
- ※4使用するコンピュータ・ディスプレイは使用する解像度で、2種類以上のリフレッシュレートに対応しているものをご使用ください。

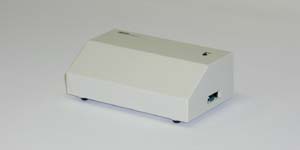

スチューデントユニット（学生用）
| 型番 | LNET-S320 |
|---|---|
| 端末接続台数 | スチューデントユニット1台につき中間ディスプレイ2台 |
| 映像入力 | ※マスター装置からの映像信号はモジュラーケーブル※1にて入力 |
| 映像出力 | 中間ディスプレイ接続端子 × 2（アナログRGB D-Subミニ15Pin） |
| 対応解像度 | 640 × 480 ・ 800 × 600 ・ 1024 × 768 ( リフレッシュレート60～75Hz) 1152 × 864 ・ 1280 × 1024 ( リフレッシュレート60～72Hz) ※2 |
| 電源 | マスター装置より供給 |
| 外形寸法 | 138（W） × 78（D） × 50（H）mm （但し突起部分を除く） |
| 重量 | 約0.22kg |
| 主な付属品 |
|
- ※1RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
- ※2使用するコンピュータ・ディスプレイは使用する解像度で、2種類以上のリフレッシュレートに対応しているものをご使用ください。
ダウンロード情報
オプション（ハードウェア製品）
-
LNETに連動して中間ディスプレイの電源をON/OFFさせます
-
ノートPCのRGB外部出力を有効にするディスプレイエミュレート機能付きRGB切替器
-
スチューデントユニットを金属製の机などに固定するマグネット
オプション（ソフトウェア製品）
授業支援ソフト
-
最大64分割で学生パソコン画面をモニタリングするパソコン画面の監視ソフト。
-
Active DirectoryとICカードに対応した講義単位の出欠管理システム。
-
学生の理解度を簡単操作で把握できるソフトウェア版レスポンスアナライザ。
-
LL装置のブースレコーダの機能をソフトウェアで実現。教材配布機能を搭載。
-
学生パソコンの電源ON/OFF/再起動をリモートで制御。
-
教材ファイルの配布回収を制御。
-
学生パソコンのアプリケーションをリモートで一斉起動/終了。
